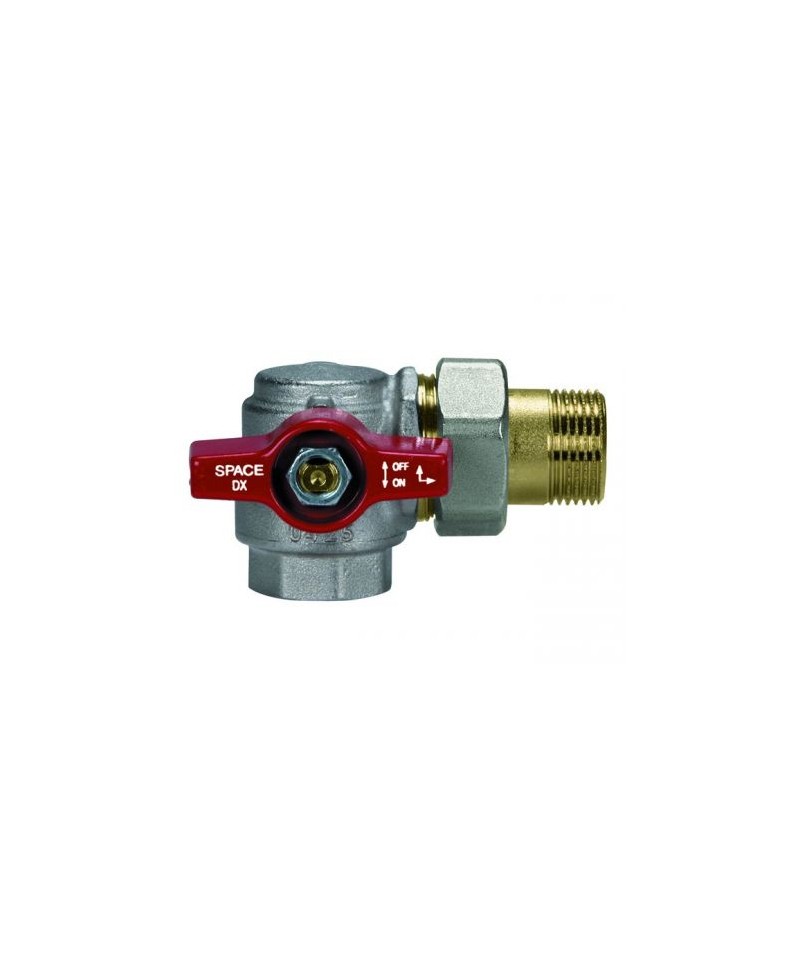

KUGELVENTIL EFFEBI SPACE 90° 1.1/4 RECHTS

Serie EURO-KUGEL

Artikel 1900

Voll Durchgang Kugelventil mit pressbarem V-Profil, Aluminiumhebel.

VERCHROMTER MESSINGHAHN FÜR GAS 1/2X3/4 MF QUADRAT MIT DREHSTÜCK

DIAMERTOSCHRAUBE AUS SCHWEREM BRASS PN16

Serie       EUROFLY

Artikel  600000

Absperrventil aus Messing, mit vollem Durchgang, Gewinde M/M, mit Flussregulierungssystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.

Edelstahlhebel 316L für Ventile EFFEBI Modell ASTER

EUROFLY-Serie

Artikel 600001

Butterfly-Ventil aus Messing, mit vollständigem Durchgang F/F, kurzer Hebel und Durchflussregulierungssystem.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel eine „L“-Baugruppe und ein Kugelventil.

Patenti gefederte Klappe:
einfach zu bedienen.
Knickventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinanderliegende Kollektoren und den Einsatz von reduzierten Einbaukästen.
Durchgang:    vollständig.
Stange:    explosionssicher.
Seiten-Dichtungen:
hochfester PTFE.
Oberste Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist geeignet für Heizungsanlagen für Kollektorbatterien.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Achse und Drehgelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rot, blau, gelb und schwarz eloxierte Aluminiumklappe.

Die Flussrichtung kann zudem mittels der Markierung auf der Betätigungsstange erkannt werden.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen mit elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.

Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.

ABSCHNEIDVORRICHTUNG AUS SCHWEREM BRONZE PN16

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Fluide von -10°C bis 100°C
Druckgrenzen: für Fluide bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Ventilstamm: mit einstellbarem Sicherheits-Premistop-System.
Seiten-Dichtungen: hoch resistentes PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 selbstregelnde PTFE-Kegelzylinder-Dichtungen mit dynamischer Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, hohem und niedrigem Druck.

Einsatzbereiche:
Die DELTA-Serie mit drei Wegen und totalem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Betätigung erfolgt wie bei einem normalen Ventil.
Sie wird für Wasserverteilung, industrielle und zivile Heizungen, Wasserversorgungsanlagen, hydraulische und pneumatische Systeme für nicht aggressive Medien eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• Standardmäßig mit weiblichem Anschluss nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

dicht ober: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für die Gasverteilung in der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinstiche:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluhebel, Aluminium-Schmetterling, Hebel

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: für Gas MOP5 (20)

SPEZIFISCHE EIGENSCHAFTEN:

• Das VENUS-Ventil wurde gemäß der Norm EN331 für Kugelventile für Gas bis zu 2" entwickelt.
Durch seine konstruktiven Merkmale garantiert es eine hohe Betriebssicherheit bei niedrigen und sehr niedrigen Drücken, wie sie in Gasinstallationen vorkommen.

Durchgang: total.
Stamm: druckfest.
Seitenstopfpackungen: hochbeständiges PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antreibdichtungen aus PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeelemente:
• Standardmäßig weiblich und männlich gemäß UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Hebel Aluminium, Aluminium-Schmetterling, Stahlhebel, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, dichtbare Schmetterlinge. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

EUROFLY-Serie

Artikel 600001

Absperrklappe aus Messing, vollflächiger Durchgang F/F mit kurzem Hebel und Flussregelungssystem.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: total.
Stem: bruchfest.
Seiten-Dichtungen: hochbeständiges PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
die Serie ASTER gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agraranlagen.
