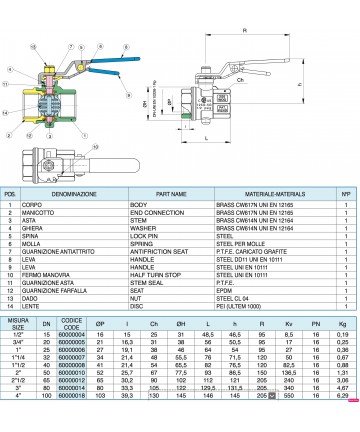

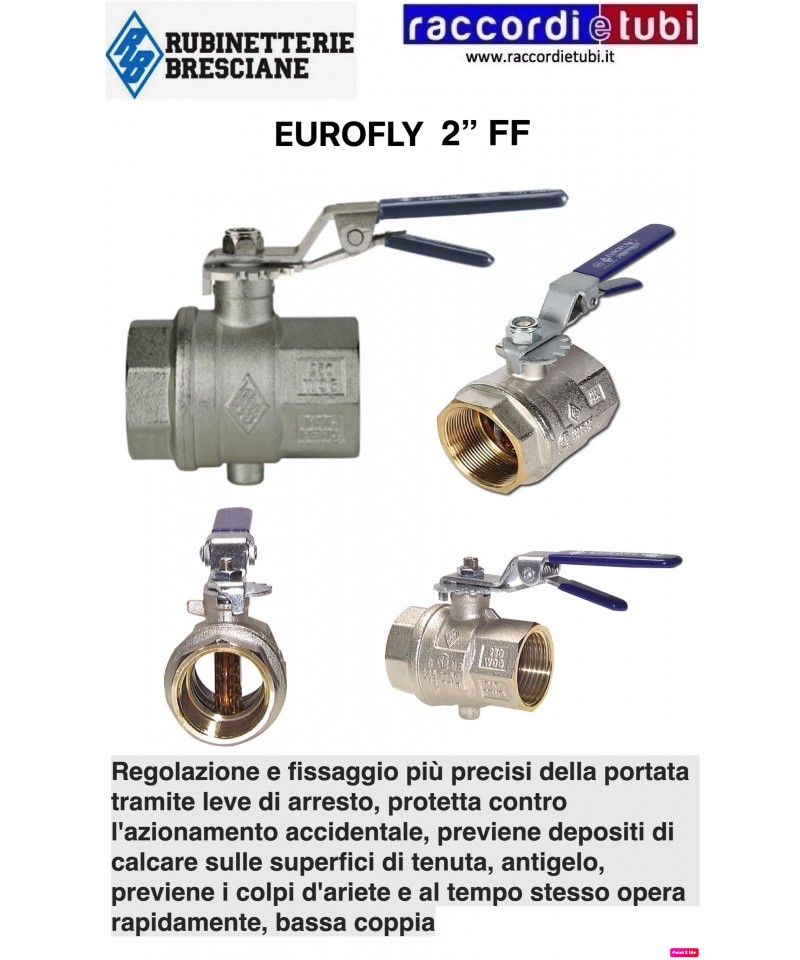

VENTIL EUROFLY 2" FF ART.600.000

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar

SPEZIFISCHE EIGENSCHAFTEN:

• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.

Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.

Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).

Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.

Serie       EUROFLY

Artikel  600000

Absperrklappe aus Messing, mit Durchgang, mit F/F-Gewinde und Flussregulierungsmechanismus.

Verchromtes Kugelabsperrventil mit beweglichem Oberteil. • Gehäuse und Kugel aus CW617N Messing
• Verchromte Kugel
• Dichtungen aus EPDM
• Nenndruck: 16bar
• Maximalbetriebstemperatur: 95°C
• Anschlüsse: männlich-weiblich
• Männlicher Anschluss: Eurokonus mit flachkopf Einlage

Durchgang: total. Rote Aluminium-Schmetterlingshebel
Kolben: bruchsicher.
Seitendichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzfelder:
Die ASTER-Serie garantiert gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindedenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 228/1.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.

Durchgang: total. Rote Stahlhebel
Kolben: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:
Die ASTER-Serie gewährleistet eine gute Leistung in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeadapter:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.

K400BE10100 K4.0 KIT WASSERHAHN DUPLEX DN15 EK 3/4”

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5

Bedienorgane:
Aluminium-Schmetterling.
Erhältliche Farben: gelb

SPEZIFISCHEN EIGENSCHAFTEN:

Durchgang: total (1/2”x3/4”) - reduziert (1/2”x1/2”).
Welle: bruchsicher.
Seitenabdichtungen: hochohmiges PTFE neu.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische, reibungsreduzierende Dichtungen in PTFE
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten pneumatischen Dichtheitsprüfungen getestet.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische antifriktive Dichtungen aus PTFE
- mittlerer und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die VENUS-Serie wird besonders in Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(Norm ATEX 94/9/EG Gruppe Kategorie 2).

Gewindeadapter:
• Standardmäßig weiblich und männlich nach Norm UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Mutter, Lev

EUROFLY MÄNNLICH WEIBLICH

Absperrklappe aus Messing, mit vollständigem Durchgang, M/W-Gewinde, mit Flussregelungssystem

Für detailliertere Eigenschaften siehe angehängte PDF

Serie EURO-KUGEL

Artikel 1900

Kugelventil mit vollem Durchfluss, mit Pressanschluss/Pressanschluss Profil V, Hebel aus Aluminium.

K400B110100 K4.0 KIT VALV. WASSER C/F DN15 F 1/2”

K4 VERTEILUNGS- UND ABSCHNEIDESYSTEM FÜR SANITÄRANLAGEN

PN 16.

Nickelbeschichtetes Messing gemäß EN 12165. Gasgewinde, ISO 228/1. Maximale Temperatur 100 °C.

Feder aus Edelstahl AISI 304.

Butterfly-Griff aus blauem Aluminium

EUROFLY-Serie

Artikel 600301

Kugelhahn aus Messing, vollflächiger Anschluss M/F mit kurzem Hebel und Regelungssystem für den Durchfluss.

Durchgang: total. Roter Stahlhebel
Stem: bruchfest.
Seitenpackungen: hochfestes reines PTFE.
Oberer Sitz: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, in Wasser-, Pneumatik- und Agraranlagen.

Gewindeleitungen:
• standardmäßig weiblich und männlich nach Normen UNI ISO 228/1.

Betätigungsorgane:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuertem Druckdichtheitsprüfung getestet.

Durchgang: total. Rotes Stahlhebel
Ventilstamm: bruchsicher.
Seitendichtungen: hochfestes, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeköpfe:
• serienmäßig weiblich und männlich gemäß UNI ISO 228/1.

Bedienorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerter Druckprüfung getestet.
