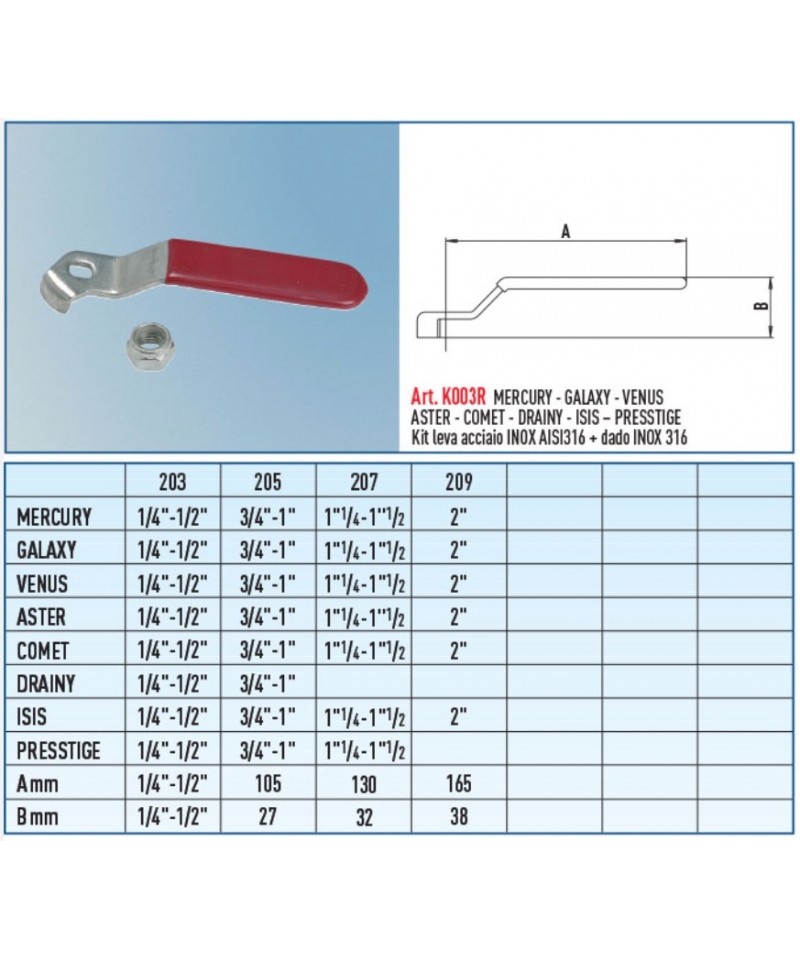

STAINLESS STEEL LEVER 316L FOR VALVES EFFEBI MODEL ASTER

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.

Anwendungsbereiche:
Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.

Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

EINBAU-ARMATURE TECO MIT DREI AUSGÄNGEN K204DC10100

K204DC10100 K2.4 KIT COLL. GAS MONO INT. 3 VIE TC 1”-3/4”

Durchgang: total. Rote Aluminium-Handkurbel
Schaft: bruchsicher.
Seiten-Dichtungen: hochbeständiges jungfräuliches PTFE.
Obere Abdichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.

Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1 Norm.

Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminium-Flügel, RALLENTY-Handrad.

GASVENTIL TECO 1" FF 90° FÜR DRUCKMESSGERÄT

EUROFLY MÄNNLICH WEIBLICH

Butterfly-Ventil aus Messing, mit vollem Durchgang, mit M/F-Gewinde, mit Durchflussregulierungsystem

Für detailliertere Eigenschaften siehe angehängtes PDF

ABSCHNITTVENTIL AUS SCHWEREM BRASS PN16

Absperrventil mit Druckanschluss Punto arancio® und Sicherheitsgriff Key Click®

G2 Punto Arancio: Gaszählerventil mit Druckanschluss

Kugelventil für Gaszähler, zertifiziert nach der Norm UNI EN 331, kompakter Griff, der vorne sitzt:


• Druckanschluss Punto Arancio mit doppeltem Sicherheitsventil gegen Leckage
• Key Click-Technologie, die das Ventil abschließbar macht.

Gewinde entsprechen den Normen EN 10226-1 - ISO 228-1.

Gerade, Winkel- oder Bogenversionen mit oder ohne drehbarem Mutter für direkten Anschluss an den Zähler.
Betriebstemperatur -20°C + 60°C. MOP 5.

Hitzebeständigkeit bis 650°C für 30 Minuten.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stängel: bruchsicher.
Seiten-Dichtungen: hochbeständiges, jungfräuliches PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Gleitdichtungen
selbstjustierend.
1 O-Ring.

Einsatzbereiche:
Das VALVOLA VENUS CONTATORE wird nach dem Zähler verwendet und kann an einer Halterung angeschlossen werden. Es ermöglicht die Durchführung des Anlagentests über den Druckanschluss von 1/4”, der sich unter der Drossel befindet.
Das VALVOLA VENUS CONTATORE entspricht der Norm 7129, die vorschreibt: "Der Dichtheitsprüfung muss vor Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses stromabwärts vom Beginnspunkt...." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminium-Drosselventil in der standardmäßigen plombierbaren Version oder in der Version mit Schlüsselverriegelung mit 25 Kodierungen.

• Auf Anfrage erhältlich: der Passepartout-Schlüssel
oder der Morositätsschlüssel (K031A001).

• Die Dichtungen des Zähleranschlusses sind nicht enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit pneumatischer Dichtheitsprüfung getestet.

Durchgang: total. Rotes Stahlhebel
Ventilstamm: bruchsicher.
Seitendichtungen: hochfestes, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.

Gewindeköpfe:
• serienmäßig weiblich und männlich gemäß UNI ISO 228/1.

Bedienorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerter Druckprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil kombiniert in einem Artikel einen "L"-Anschluss und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelschelle:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Solarkollektoren und die Verwendung von reduzierten Unterputzdosen.
Durchlass:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochfestes PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfestes PTFE-Ring.
2 Niederdruck-O-Ringe.

Einsatzbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Solarkollektoren geeignet.

Größen:
1/2" - 3/4" – 1"- 1" 1/4.

Gewindeenden:
• weiblich nach Norm ISO 228/1.
• Stutzen und Gelenk (metallische Dichtung O-Ring)

Betätigungselemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem durch die Kennzeichnung am Betätigungsstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFIKATIONEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fittings und ein Kugelventil.

Patented Front Butterfly:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Kollektoresanordnungen und die Verwendung von kompakten Einbaukästen.
Durchgang:    vollständig.
Stamm:    explosionsgeschützt.
Seiten-Dichtungen:
hochbeständiges PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbeständiger PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Kollektionen geeignet.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeverbindungen:
• weiblich nach ISO 228/1.
• Schenkel und Überwurf (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappen.

Die Flussrichtung ist zudem an der Markierung auf dem Steuerstamm erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar (20°C)

SPEZIFISCHE EIGENSCHAFTEN:
• Das MINIBALL-Ventil, mit reduziertem Durchgang, ist in einer breiten Palette erhältlich, die eine erhebliche Vielfalt an Anwendungen ermöglicht, insbesondere dort, wo der Platz begrenzt ist.

Anwendungsbereiche:
Durch die begrenzte Baugröße und die Qualität der Oberflächenbehandlung wird das MINIBALL hauptsächlich in den sichtbaren Segmenten von sanitärtechnischen Anlagen, in der Heizungsinstallation, im Bereich der Druckluft und als Entlüftung von Tanks eingesetzt.

Gewindeköpfe:
• serienmäßig mit weiblichem und männlichem Anschluss gemäß UNI ISO 228/1. Auf Anfrage sind weibliche und männliche Anschlüsse gemäß UNI ISO 7/1 (UNI EN 10226) erhältlich.

Bedienelemente:
Hebel, Schlitzschraubendreher, verchromter Hebel.
Verfügbare Farben: schwarz und glänzend verchromt.
• Für das Druck-/Temperaturdiagramm siehe Seite 41.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischer Dichtheitsprüfung unter elektronischer Kontrolle getestet.

DIAMERTOSCHRAUBE AUS SCHWEREM BRASS PN16

EINBAUVENTIL SOFT TURN DN20 F 3/4” NEUTRAL

"ÄUSSERE TEILE SEPARAT BESTELLEN"
