Artikel-Nr.: 114126
TECHNISCHE MERKMALE:
Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5
SPEZIFISCHE MERKMALE:
Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.
Verwendungsbereiche:

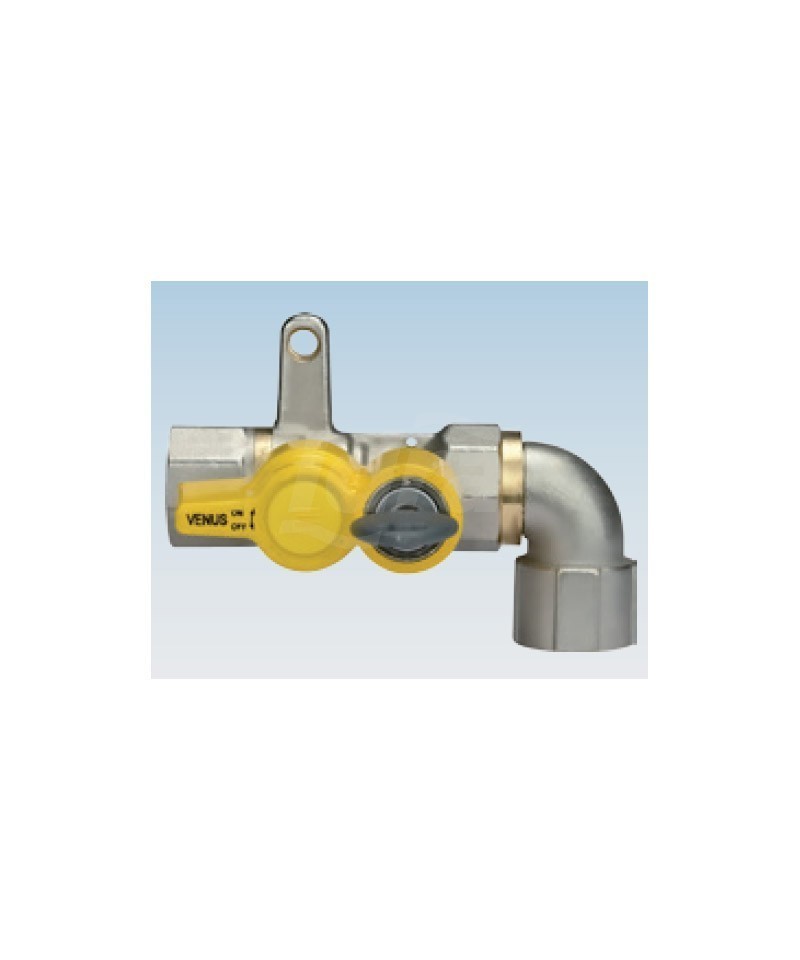

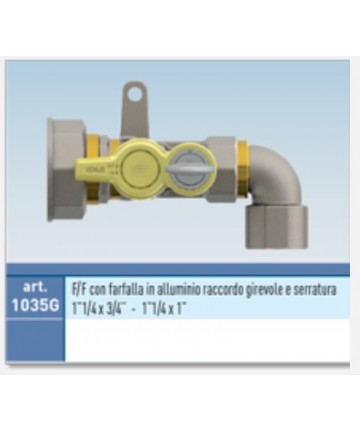

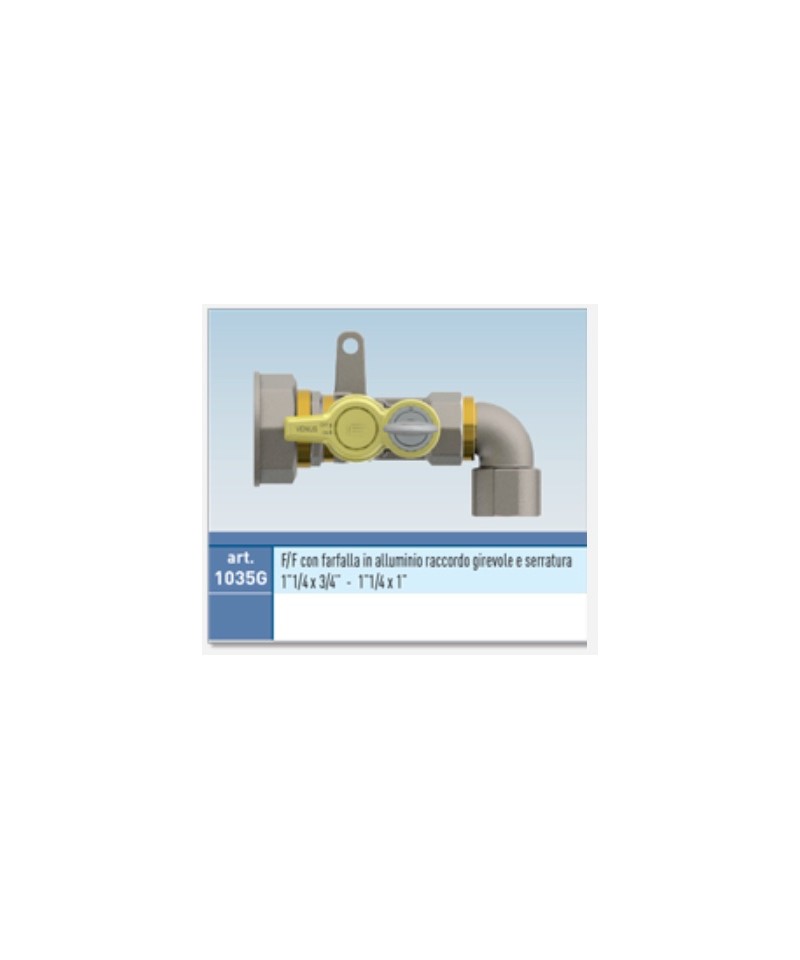

Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.
Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)
Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.
• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.
• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
TECHNISCHE MERKMALE:
Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5
SPEZIFISCHE MERKMALE:
Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.
Verwendungsbereiche:
Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.
Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)
Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.
• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.
• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.
VERCHROMTER BRASSHAHN FÜR GAS 1/2X3/4 MF RECHTS MIT DREHSTÜCK
oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Gleitringe - mittlerer und Niederdruck.
1 O-Ring - Niederdruck.
Anwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Kategorie Gruppe 2).
Gewindeenden:
• serienmäßig mit weiblichem und männlichem Gewinde nach UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Aluminiumhebel, Aluminiumflügel, Hebel
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: total.
Ventilstamm: bruchsicher.
Seiten-Dichtungen: hochfester PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die ASTER-Serie bietet gute Leistungen in industriellen und zivilen Heizungsanlagen, in Wasser-, Pneumatik- und Landwirtschaftsanwendungen.
Durchgang: total. Rote Aluminium-Flügellehre
Stamm: bruchsicher.
Seiten-Dichtungen: PTFE hochfest und rein.
Obere Dichtungen: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.
Gewindeenden:
• serienmäßig weiblich und männlich nach Normen UNI ISO 228/1.
Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY Handrad.
Verchromtes Kugelhahn-Ventil mit doppelter beweglicher Kappe
• Gehäuse aus CW617N Messing
• Verchromte Kugel
• Dichtungen aus EPDM
• Nennpressung: 16bar
• Maximale Betriebstemperatur: 95°C • Anschlüsse: innen-innen
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten bis 25 bar
SPEZIFISCHE EIGENSCHAFTEN:
• Der KOLLEKTOR O hat die gleichen Dichteigenschaften wie die Serie ASTER, von der er abstammt.
Durchgang: total.
Stiel: bruchsicher.
Seitenabdichtungen: hochfester reiner PTFE.
Obere Abdichtung: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.
Einsatzbereiche:
Sie ist in Heizungsanlagen für Kollektorbatterien vorgesehen.
Gewindeenden:
• für weibliche Anschlüsse nach UNI ISO 228/1.
• Schwanz und Drehgelenk (metallische Dichtung O-Ring).
Bedienelemente:
Aluminium-Butterfly.
Verfügbare Farben: schwarz, rot und blau.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfungstest getestet.
EINBAU-EINHEITSMISCHER TECO K401 ANSCHLUSS 3/4 EUROCONO
Serie EUROFLY
Artikel 600001
Absperrklappe aus Messing, mit vollem Durchgang F/F, kurzer Hebel und Regelungssystem für den Durchfluss.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten: 10 bar (20°C)
für Gase: MOP5 (FF)
SPEZIFISCHEN EIGENSCHAFTEN:
Das SPACE Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.
Patentierte Frontklappe:
einfach zu bedienen.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nahe beieinander liegende Kollektoren und die Verwendung von kompakten Einbaukästen.
Durchgang: vollständig.
Stange: explosionsgeschützt.
Seiten-Dichtungen:
Hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 Hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.
Anwendungsbereiche:
Das SPACE Ventil ist für Heizungsanlagen zu den Kollektoren geeignet.
Maße:
1/2” - 3/4” – 1”- 1” 1/4.
Gewindeverbindungen:
• weiblich gemäß ISO 228/1.
• Schaft und Drehriegel (metallische Dichtung O-Ring)
Betätigungselemente:
rotes, blaues, gelbes und schwarzes Aluminiumklappenschau.
Die Flussrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Gas von -20°C bis 60°C Druckgrenzen: für Gas MOP5
Bedienelemente:
Aluminium-Schmetterlingsventil.
Verfügbare Farben: Gelb
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: total (3/4”x3/4”) - reduziert (1/2”x1/2”).
Spindel: bruchsicher.
Seitendichtungen: hochfester PTFE.
Oberste Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Schnurdichtungen - Mittel- und Niederdruck.
1 O-Ring - Niederdruck.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch kontrollierten Dichtheitsprüfstand getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen: für Flüssigkeiten von -15°C bis 90°C
Druckgrenzen: für Flüssigkeiten 40 bar
SPEZIFISCHE EIGENSCHAFTEN:
Durchgang: insgesamt.
Spindel: bruchfest.
Seiten-Dichtungen: hochfester PTFE.
Oberdichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die ASTER-Serie garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanwendungen.
Durchgang: total. Rotes Stahlhebel
Ventilstamm: bruchsicher.
Seitendichtungen: hochfestes, reines PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.
Anwendungsbereiche:
Die Serie ASTER gewährleistet gute Leistungen in Industrie- und Wohnheizungsanlagen, Wasser-, Druckluft- und landwirtschaftlichen Systemen.
Gewindeköpfe:
• serienmäßig weiblich und männlich gemäß UNI ISO 228/1.
Bedienorgane:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterling, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerter Druckprüfung getestet.
obere Dichtigkeit: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.
Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).
Gewindeelemente:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).
Betätigungselemente:
Aluminiumhebel, Schmetterling
Durchgang: total. Rote Aluminium-Handhebel
Gestänge: bruchsicher.
Seitendichtungen: hochfester, neues PTFE.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - hoher Druck.
2 O-Ringe - niedriger Druck.
Anwendungsbereiche:
Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Agrarsystemen.
Gewindestutzen:
• standardmäßig weiblich und männlich nach UNI ISO 228/1.
Betätigungselemente:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: Schwarz, Rot.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Dichtheitsprüfung getestet.
TECHNISCHE EIGENSCHAFTEN:
Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)
SPEZIFISCHE EIGENSCHAFTEN:
Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.
Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht enge Sammlerschaltungen und die Verwendung von kompakten Einbaukästen.
Durchfluss: vollständig.
Zapfen: druckresistent.
Seiten-Dichtungen:
hochbelastbares PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochbelastungsfähiger PTFE-Ring.
2 Niederdruck-O-Ringe.
Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen in Solarkollektorsystemen geeignet.
Größen:
1/2” - 3/4” – 1”- 1” 1/4.
Gewindeenden:
• weiblich nach ISO 228/1.
• Muffe und Schwenkstück (metallische Dichtungen O-Ring)
Bedienelemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.
Die Flussrichtung ist auch an der Markierung am Betätsigungsstab ablesbar.
Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem elektronisch gesteuerten Druckdichtheitsprüfverfahren getestet.
