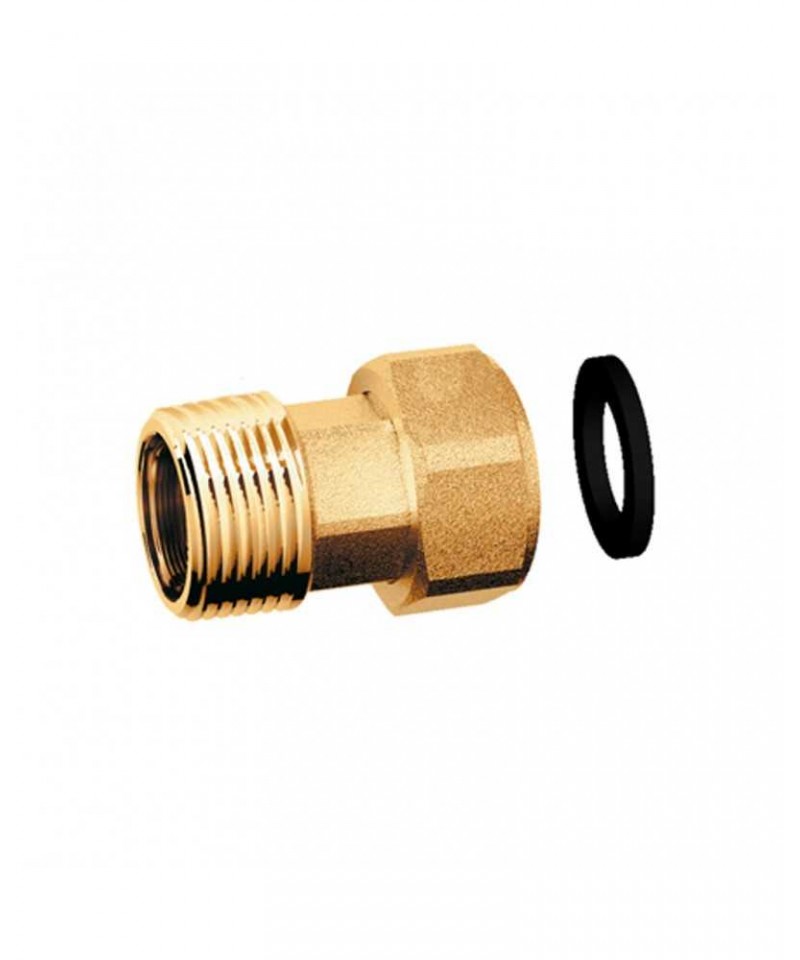

Verbindungsstück 2-teilig MF 1.1/2X1.1/2 Messing Gelb Mit beweglicher Kappe

Verchromtes exzentrisches Verbindungselement mit beweglichen Kappen. • Anschlüsse: 3/4” weiblich-weiblich

Messingmuffe, weiblich-weiblich

Erhältlich in den Größen von 1/8 bis 3" Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet zur Verbindung mit Materialien gemäß EN 12165, CW617N und CW617N EN12164

Messing-Männchenkappe verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde gemäß BSEN ISO 228-1 und 1254-4

Geeignet für die Verbindung mit Materialien gemäß EN 12165, CW617N und CW617N EN12164

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen verfügbar von mm.10 bis mm.100 je nach Durchmesser

• Geeignet für die Installation von Zonenventilen und thermoelectricen Kollektoren

für Heizungsanlagen

• Für die Montage der Kollektoren in der Box die entsprechenden

Haltestellen verwenden ( Art. 7500 - 7550 )

• Druckbefestigung des Deckels oder mit Schrauben

KURZE NIPPLES AUS MESSING

Messing-Schraubverbindungen - Zylindrisches Gewinde

Messing-Schraubverbindungen

Verfügbare Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird die Verwendung von anaeroben Dichtstoffen oder Teflon empfohlen

Vermeiden Sie die Anwendung eines übermäßigen Anzugs beim Einbau

Material der Verbindungen CW617N-DW Messing

Gewindeenden gemäß ISO 228-1

Teile aus Form gemäß EN 12165

Teile aus Stab gemäß EN 12164

Verfügbare Größen von 1/8” bis 3”

Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%

GAS-BRASS-BEUGE FÜR METHAN UND LPG MM ZERTIFIZIERT ART.655101ON1/2

MESSING SCHRAUBENANSCHLUSS, DER AUS DRITTEN TEILEN BESTEHT, METALLISCHER KONISCHER HALTERUNTERSTÜTZUNG

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220),
• Kupferlegierungen;
• Stahl mit Kohlenstoff, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz und Lackierungen sein, und das Rohr muss innen und außen mit geeignetem Werkzeug entgratet werden.

Im Falle einer Verbindung mit einem weichen Kupferrohr (R220) ist die Verwendung von Innenverstärkungsbuchsen (Artikel 8755) erforderlich, um den effektiven runden Querschnitt des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Erstellung von sanitären Anlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss das Verbindungselement unter Verwendung des schwarzen O-Rings (EPDM-Elastomer gemäß der Norm EN 681-1) installiert werden.

TE IN BRASS WEIBLICH WEIBLICH KURZES GEWINDE

Schraubverbindungen aus Messing - Zylindrisches Gewinde

Schraubverbindungen aus Messing

Erhältliche Größen von 1/8” bis 3”

Zylindrische Gewinde

Es wird empfohlen, anaerobe Dichtmittel oder Teflon zu verwenden

Vermeiden Sie übermäßiges Anzugsdrehmoment während der Installation

Material der Verbindungen Messing CW617N-DW

Gewindeverbindungen nach ISO 228-1

Teile aus Guss nach EN 12165

Teile aus Stange nach EN 12164

Erhältliche Größenvon 1/8” bis 3”

Gemisch Wasser/Glykol Maximale Konzentration 50% / 50%

VERLÄNGERUNG MESSING SCHWER männlich weiblich

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen erhältlich von mm.10 bis mm.100 je nach Durchmesser

VERCHROMTE BRASSVERBINDUNG 1/2X1/2 MF MIT DREHBARE MUTTER

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Umgebungstemperatur; für andere Temperaturen siehe Druckreduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Verbindungselement nicht bei Temperaturen, die für den Schlauch nicht zulässig sind.
Gewinde UNI ISO 7/1

Verbindungselement, das die Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und dessen Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und dient als Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Form den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Verbinder mit entsprechender Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Verbinder wird als Kompressionsfitting Typ A eingestuft, gemäß der Norm EN1254-3. Die Gewinde sind gemäß UNI ISO 7/1.

Verschraubungen mit Messingkonus. Verwendbar bei der Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (heiß und kalt) und Brennstoffen.

Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasnutzung • • Mutter direkt aus Stange gefertigt • Metallische Dichtung.

Die Verschraubungen [Serie 1N00] sind für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Installation für Heizungs- und Sanitäranlagen geeignet und allgemein für jede Art von nicht korrosiven Flüssigkeiten.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200°C • Minimale Betriebstemperatur: -20°C • Maximale Betriebsdruck: 16 bar.

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungsteile für Kupferrohre mit Druckfittings“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Entnahme, Behandlung, Zuführung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II).

REDUKTION AUS GEBRANNTEM MESSING

R19

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil

90° Bogenstück aus drei Teilen mit innen- und außenverzahnten Anschlüssen auf Bodenventil. Aus Messing. Geeignet für den Einsatz in Hydraulikanlagen, Gasverteilungsanlagen und thermischen Solaranlagen.

Temperaturbereich in Hydraulikanlagen 5÷160 °C für Größen 3/8”, 1/2”, 3/4”, 1”, 1-1/4”; 5÷110 °C für Größen 1-1/2”, 2”.
Temperaturbereich in Gasverteilungsanlagen 5÷90 °C.

Maximaler Betriebsdruck in Hydraulikanlagen 10 bar.
Maximaler Betriebsdruck in Gasverteilungsanlagen 5 bar (MOP 5).
