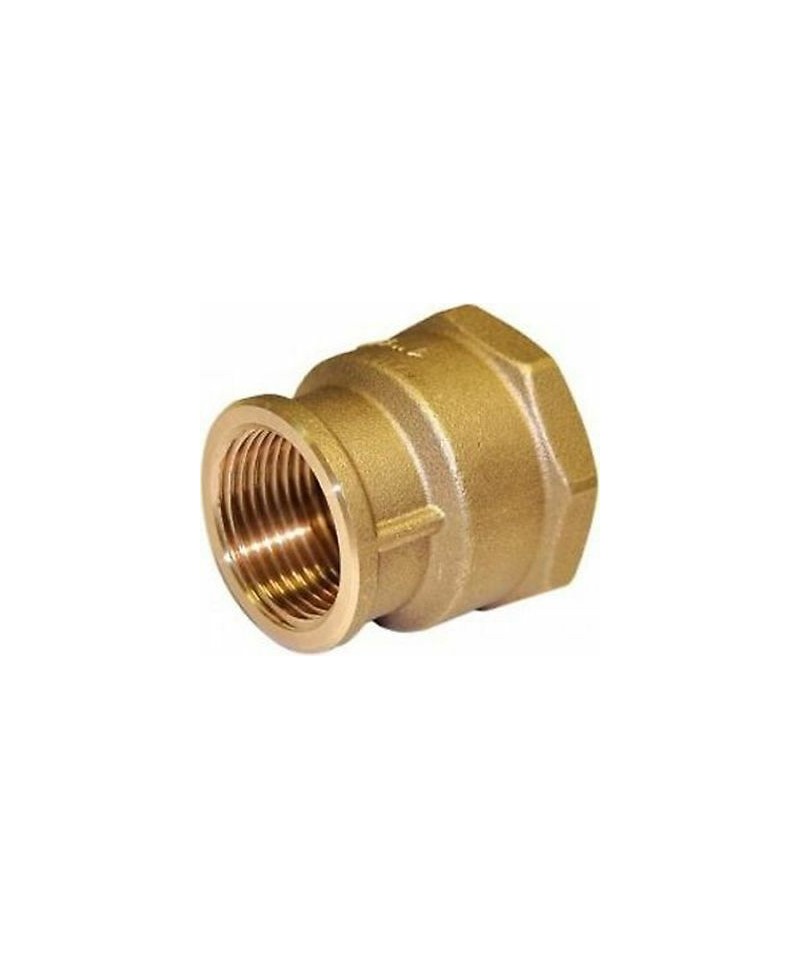

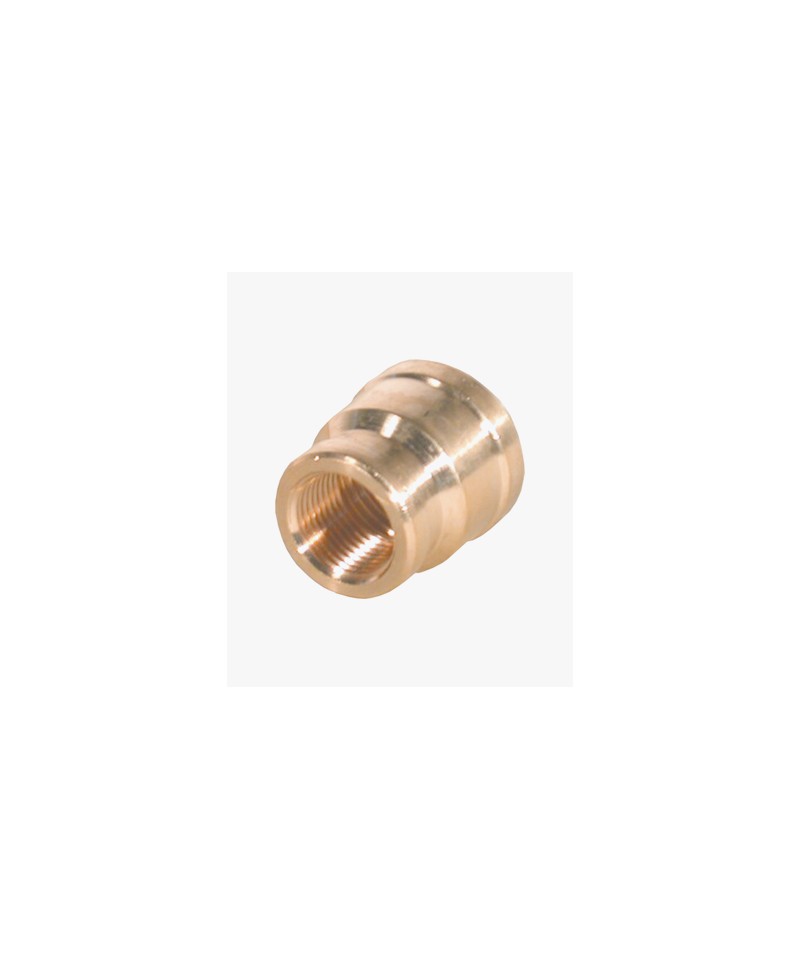

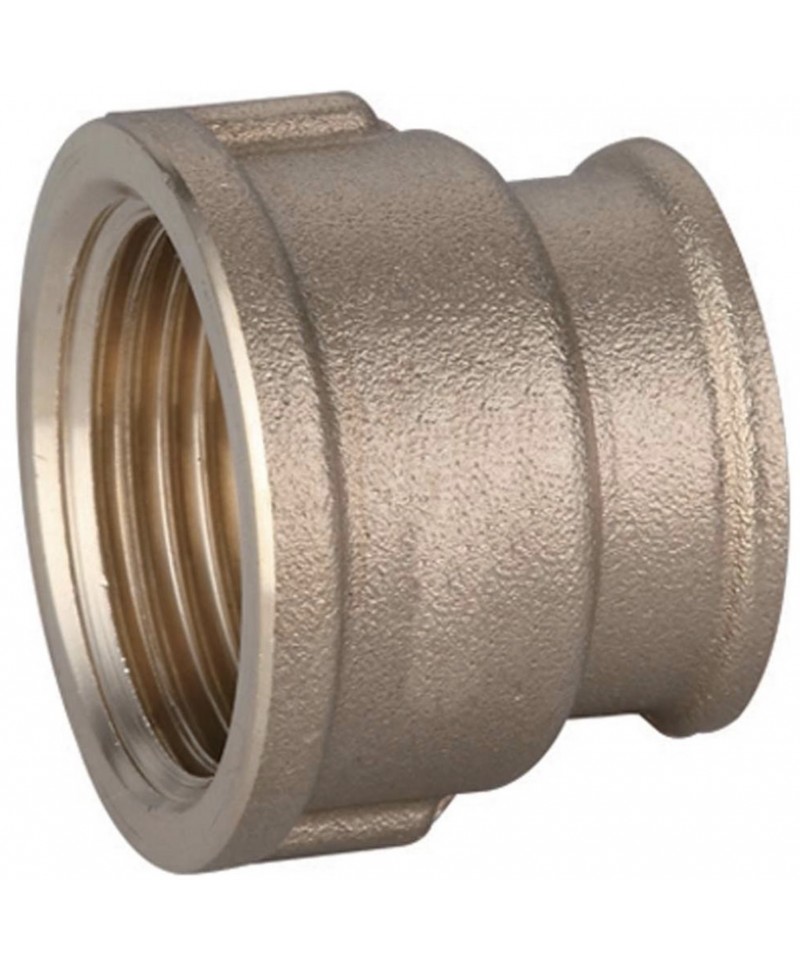

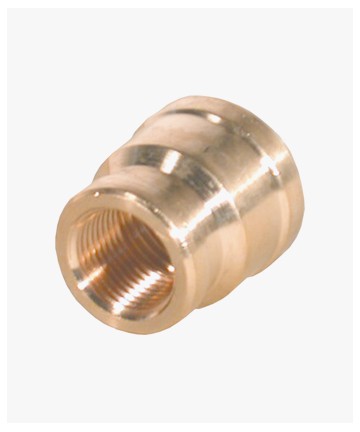

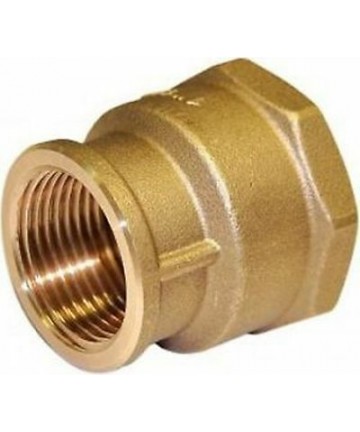

REDUZIERTES MESSING-VERBINDUNGSTEIL FF 2"X1.1/4

rSCHNELLVERBINDUNG AUS MESSING FÜR STAHLROHRt. E102 Push

KRONOS PUSH

VERBINDUNG/HERREN

REDUZIERTE MESSINGNIPPLES

REDUZIERTE NIPPLES AUS MESSING

Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, geeignet für den Einsatz mit Rohren aus:

• Kupfer, hergestellt gemäß EN 1057 in den Metallurgiekategorien hart (R290), halb-hart (R250) und weichgeglüht (R220),
• Kupferlegierungen;
• Wahlstahl, hergestellt gemäß EN10305;
• Edelstahl, hergestellt gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Vertiefungen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Bei der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungshülsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der mitgelieferten flachen Unterlegscheibe bestätigt wird.

Für die Realisierung von sanitären Anlagen mit Wasser, das für den menschlichen Konsum bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Fitting gemäß dem schwarzen O-Ring (Elastomer aus EPDM, konform mit der Norm EN 681-1) installiert werden.

Verchromtes LadyFAR Ventil mit glänzender Chromoberfläche, linksseitig, thermostatfähig für Heizkörper, vorbereitet für die Montage von thermischen oder elektrothermischen Geräten, mit Anschlüssen von 3/8'' und 1/2'' für Kupfer-, Kunststoff- und Mehrschichtrohre, Kolben mit EPDM-Dichtung, Dichtung zwischen Kolben und Ventilkörper aus HPF, austauschbare Achse aus Edelstahl mit doppelt umlaufendem Dichtungsring, Handrad aus ABS und komplett mit glänzender Chromkappe. Maximalbetriebstemperatur 95°C. Maximaler Betriebsdruck 10 bar.

Vereinbarung, die den Anschluss von Rohren aus hochdichtem Polyethylen mit Ventilen, untereinander oder mit anderen Rohrleitungen zur Gasförderung ermöglicht.
Das Verankerungs- und Verbindungs-System ist das einfachste, leichteste und unmittelbarste. Es besteht aus drei Elementen: einer konisch zulaufenden Gummidichtung, einem Verankerungsring aus Kunststoff und einer Verstärkungsbuchse, die gemäß der Norm UNI 9736 zwingend in das Rohr eingefügt werden muss.
Die konisch zulaufende Dichtung passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet dank ihrer proportionalen Beständigkeit eine perfekte Abdichtung und wird zu einer wirksamen Unterstützung für den mechanischen Dichtungsring.

Die Verbindung TOF ist als Kompressionsgelenk Typ A gemäß der Norm EN1254-3 klassifiziert.

DURCHGANGS- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximale Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Stück nicht bei höheren Temperaturen als den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Stück, das den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Abdichtung am Rohr selbst. Für Rohre in PE 100 und Gasleitungen ist eine innere Verstärkung (Bohre) verfügbar, die das Rohr versteift. Das TOF PE-Stück mit spezieller Verstärkungsbuchse ist für Rohre in PE-X geeignet.

Das TOF-Stück ist als Kompressionsverbindung des Typs A nach der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

UNTERLEGSCHEIBE AUS SCHWEREM MESSING FÜR MESSINGFÜHRUNGEN

VERCHROMTE BRASS-ECKE ENTSPRICHT DEN AKTUELLEN NORMEN FÜR DIE LEGIERUNG:

UNI EN 12165:11 CW617N für die geformten Teile

UNI EN 12164:11 CW614N und UNI EN12168:11 CW617N für Teile aus Stangen

Verschraubungen mit gerader Kupplung aus Messing. Verwendung zur Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) sowie Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasbetrieb • • Mutter direkt aus Stange gefertigt • Metallische Dichtung

Die Verschraubungen [Serie 1N00] sind für jede Art von sanitärer Installation in Haushalt, Gewerbe, Industrie, Landwirtschaft für Heizungs- und Sanitäranlagen sowie allgemein mit jeder Art von nicht korrosivem Fluid geeignet.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei thermischen Solaranlagen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Verschraubungen entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Klemmanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde für Dichtungsverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialdekret Nr. 174 vom 06.04.2004 [Verordnung über Materialien und Gegenstände, die in festen Anlagen zur Wasserentnahme, -behandlung, -zufuhr und -verteilung für den menschlichen Verbrauch verwendet werden dürfen] • Konform zu 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RoHS II)

Verschraubungen mit Messingkonus. Verwendbar für die Erstellung von Anlagen zur Versorgung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen

Verwendbar für Kupferrohr und Stahlrohr • Verwendbar für Gasnutzung • • Mutter direkt aus der Stange gefertigt • Metallische Dichtung

Die Pressfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher Rohrinstallation für Heizungs- und Sanitäranlagen, allgemein mit jeder Art von nicht korrosiven Fluiden.

Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar

Die Fittings entsprechen der Norm UNI EN 1254-2 „Hydraulische Verbindungselemente für Kupferrohre mit Pressanschlüssen“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewinde von Rohren für dichte Verbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Gewinnung, Behandlung, Zuleitung und Verteilung von Wasser für den menschlichen Verbrauch verwendet werden können] • Entspricht 4MS, UBA-Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II)

Erhältlich für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für den Einsatz mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weichgeglüht (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl gemäß EN10305;
• Edelstahl gemäß EN10312.

Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtigkeit: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierung sein und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.

Im Falle der Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung der internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Unterlegscheibe bestätigt wird.

Für die Ausführung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlungssysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss der Fitting unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

VERBINDUNGSKREUZ AUS SCHWEREM MESSING

MESSINGSCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch direkte Rohrmontage.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht die Kompensation von möglichen Unterdimensionierungen des Rohrdurchmessers. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Anschluss- und Verankerungssystem ist einfach und sofort, es entspricht der D.M. 06-04-2004, Nr. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in weiblicher, männlicher und gleitender Rohr-Rohr-Version, in den Größen 3/8 und 2", ist die Verbindung konzipiert und vollständig in Italien von Effebi Spa hergestellt.

Eigenschaften der Kronos Push Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherer Körper und schnelle, tiefe Einspeisung
3. Selbstanpassende kegelförmige Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung auf dem Rohr
6. Schnellverbundmontage des Rohrs mit Befestigungsring

Kompressionsfittings aus Messing. Verwendbar bei der Erstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.

Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasgebrauch • • Sechskantmutter direkt aus einer Stange gefertigt • Metallische Dichtung.

Die Kompressionsfittings [Serie 1N00] sind für jede Art von Sanitärinstallation im Haushalt, Gewerbe, Industrie und Landwirtschaft für Heizungsanlagen und sanitäre Einrichtungen anpassbar und generell mit jeder nicht korrosiven Flüssigkeit verwendbar.

Maximaler Betriebsdruck: 120 °C • Betriebstemperatur im Solarthermiesystem: 200 °C • Minimaler Betriebsdruck: -20 °C • Maximaler Betriebsdruck: 16 bar.

Die Fittings entsprechen der Norm UNI EN 1254-2 „Sanitärfittings für Kupferrohre mit kompakten Enden“ • Alle Gewinde entsprechen der Norm UNI EN 10226-1 „Gewindeverbindungen für dichte Rohrverbindungen“ • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Verordnung über die Materialien und Gegenstände, die in fest installierten Systemen zur Gewinnung, Behandlung, Beförderung und Verteilung von Wasser für den menschlichen Gebrauch verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EG, 6C Anhang III (RhOS II).

BRONZENE TEE FF 90° IN BRONZE REDUZIERT MIT REDUZIERUNG IN DER MITTE
