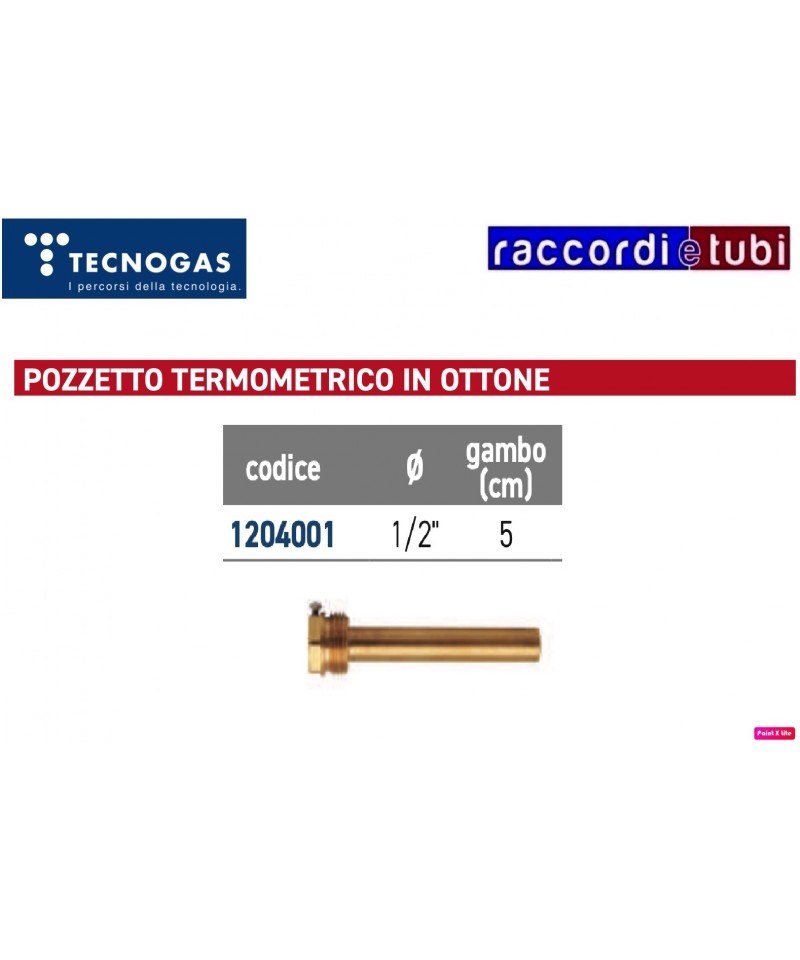

GULLY aus BRASS Durchmesser 1/2'' 50mm

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zum Einbau eines

Energiezählers Qn 2,5 (3/4") DN20

HV80 Verteiler

Isolierter Verteilers für hydraulische Module:

• EPS-Isolierung;

• Abstand 125 mm.

Bis zu 165 kW (bei !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.

Verteiler für Heizungsanlagen aus elektroschweißtem und verzinktem Rohr. Die Artikelreihe ist in drei verschiedene Größen unterteilt:

• DN20, für Leistungen bis 50 kW;
• DN25, für Leistungen bis 70 kW;
• DN32, für Leistungen bis 165 kW;

DN20: Wärmedämmung aus EPP. Hydraulische Prüfung 12 bar. Verbindungsabstand ModvlvS: 90 mm.

DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzkasten aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Hydraulische Prüfung 12 bar.
Verbindungsabstand ModvlvS: 125 mm.

Die DN20 Verteiler-Serie sieht die Verwendung der Gruppen ModvlvS DN20 von 3/4”.
Die DN25 Verteiler-Serie sieht die Kombination mit Gruppen ModvlvS von 1” vor, während die DN32-Serie für Module von 1“1/4 gedacht ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1“ auf DN32-Verteiler und umgekehrt zu installieren, falls dies notwendig ist, um bestimmte Anforderungen an die Betriebsoptimierung zu erfüllen.

STANDARD UNIVERSALTEIL MM.600

Ordentliches gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsmessung: 1/2” männlich

• Ausgangsmessung: 1/2” weiblich

• Maximale Temperatur: 115°C

In Übereinstimmung mit der Richtlinie 2014/68/EU “PED”

Kategorie IV und dem D.Lgs.15.02.2016 n.26.

Externes Relais 1W6A. Vollständig mit Schutzgehäuse, muss

verwendet werden, wenn der 0-10V-Ausgang der Steuerstation

in ein sauberes Signal (Potentialfrei) umgewandelt werden muss.

• Spulentspannung 9-12 VDC;

• Maximale Schaltspannung: 250 VAC;

• Maximale Schaltstrom: 6A (AC1);

• Isoliergehäuse IP54

G21

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

MANOMETER-ROHRSCHLAUCH PN30 MIT DREHBAREM Messing-Gewinde

Honeywell E125S Entlüftungsventil Messing d.3/8 Für Solaranlagen

Gelbes Sicherheitsventil für thermische und sanitäre Anlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingangsnut: 1/2“ weiblich

• Ausgangsnut: 1/2“ weiblich

• Höchsttemperatur: 115°C

Konform der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 n.26

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

M2

Direktes 2-Wege-Hydraulikmodul für Heiz- und Kühlsysteme,

für Zirkulationspumpen DN32 1”1/4 (180 mm).

• EPP-Isolierbox (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulationspumpe).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximaler Durchfluss von 4800 l/h (mit einer Pumpe mit einem Druck von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 Weiblich

HW-Serie

THERMISCHE FLYWHEEL FÜR INSTALLATIONEN

WARM-!KALT MIT WÄRMEPUMPE

Thermisches Flywheel für hydraulische Module

Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.

In Installationen mit Wärmepumpe dient es als Schnittstelle

hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der

Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.

Das thermische Flywheel BRV ModvlvS HW ist für die Installation von

zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle

Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite

zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen

Strahlung, durch hydraulische Module.

Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,

als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.

Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.

Dies führt zu höheren Installationskosten und einer größeren Anzahl

von Verbindungen im Vergleich zur horizontalen Installation.

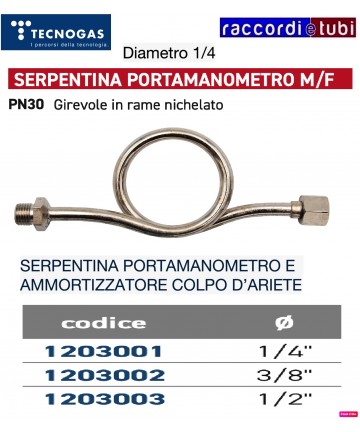

MANOMETER SCHLAUCH PN30 MIT MUTTER Drehbar aus vernickeltem Kupfer

M2 MIX33

Hydraulisches Mischmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen

zur Heizung und Kühlung, für Zirkulatoren DN32 1”1/4 (180 mm).

• Isolierkasten aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem, einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 76 kW (mit !t 15 K).

Maximale Durchflussrate von 4400 l/h (mit einem Zirkulator mit einer Druckhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich

Ordentliches gelbes Sicherheitsventil für Heizungs- und Sanitäranlagen.

• Einstelldruck: 3 - 6 - 7 bar

• Eingang Größe: 1/2” weiblich

• Ausgang Größe: 1/2” weiblich

• Maximale Temperatur: 115°C

Entspricht der Richtlinie 2014/68/EU „PED“

Kategorie IV und dem D.Lgs.15.02.2016 Nr.26.

Clima M

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heizungssysteme, mit hocheffizienter Umwälzpumpe. Steuerung

24 VDC integriertes Klimasteuergerät mit Boiler-Kontaktsteuerung für einen

integrierten Heizkreis.

• Isolierbox aus EPP (250x466x215 mm);

• 3-Wege-Mischventil mit integriertem Bypass;

• Servomotor M21;

• 2 Sonden;

• Thermometer mit Skala 0°÷120°C;

• Integriertes Rückschlagventil 20 mbar, deaktivierbar;

• Umwälzpumpe Wilo Para 25/8 SC;

• Abstand 125 mm.

PN 6. Maximaltemperatur 110°C.

Für Leistungen bis zu 38 kW (bei !t 15 K).

Maximale Durchflussrate von 2200 l/h.

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich
