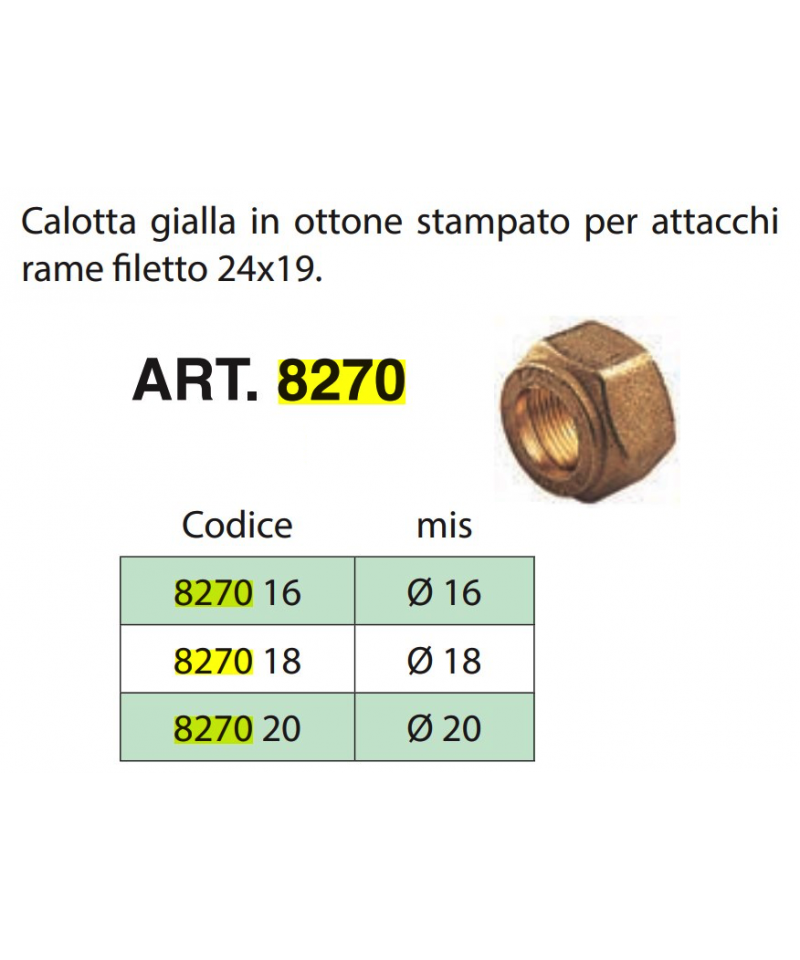

DADO FAR FÜR SAMMLER 24/19 D.20

Unterstützungen zur Befestigung einfacher Sammler,

kombinierbar, thermoelektrisch und multifar für

folgende Artikel:

- Art. 7410-7420-7425-7450-7460

- Art. 7475

Kombinierbarer verchromter Kollektor 3350 1

• Gehäuse aus Messing CB753S

• Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre

• Seitenanschlüsse: 3/4” - 1” männlich-weiblich

• Derivierungsabstand: 36mm

Manuelles verchromtes Schraubventil.

• Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Verbundrohre

• Verstärkter Metallhandrad

• Stange mit doppelt dichtend, O-Ring und Dichtstopfen

• Metallanschlagventil mit O-Ring-Dichtung

• Vorgefertigtes Ansatz mit Loctite® Dri-Seal® 5061

Adapter für Mehrschichtrohre mit verchromter Kappe, passend für

alle unsere Artikel mit EUROKONUS-Anschluss.

Verchromte Zwischenverbindung für Verteiler, vorbereitet für den Anschluss von Entlüftungsventil, Thermometer und Ablasshahn. • Größe: 1" männlich-weiblich

Verchromte Endkappe mit O-Ring-Dichtung für den Kollektor

Kit für Rohre, geeignet für alle unsere Artikel mit

wechselbarem Anschluss 24x19.

- Adapter für Mehrschichtrohre und Monopolimere

- Messing-Rohrschelle

- verchromte Kappe mit Gewinde 24x19

ART.3610 112

Zusammenbaubarer gelber Kollektor mit 1 Abzweig. • Gehäuse aus Messing CB770S • Für Kollektoren mit einem Mittelabstand von 100 mm • Eingang: 1" männlich-weiblich • Abzweig: 1/2" weiblich

ART.3612 11412

Modularer Verteiler in Gelb mit 3 Abzweigungen. • Körper aus Messing CB770S • Eingang: 1“ - 1“1/4 - 1“1/2 - 2“ männlich-weiblich • Abzweigungen: 1/2“ - 3/4“ - 1“ weiblich • Abstand der Abzweigungen: 100mm

Verchromte Doppelt-Stutzen. • Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre • Dichtungs-O-Ring aus EPDM-P • Geeignet für Kunststoff- und Mehrschichtrohre

Verchromtes Männlicheck. • Gehäuse aus CW617N Messingdruckguss • Austauschbare Verbindung für Kupfer-, Kunststoff- und Mehrschichtrohre

MULTIFAR - Komponierbarer verchromter Verteiler mit 2 Abzweigungen für Anlagen 3850 34

sanitär oder Heizung mit manuellen Absperrungen. Jede Absperrung ist ausgestattet mit

einem Handrad mit zwei bedruckten Scheiben, mit denen es möglich ist,

den Anschluss, der mit jeder einzelnen Abzweigung verbunden ist, zu identifizieren.

• Gehäuse aus Messing CB753S

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohr

• Seitenanschlüsse: 3/4” - 1” männlich-weiblich

• Abstand der Abzweigungen: 45mm

Modularer verchromter Verteiler • Körper aus Messing CB753S • Austauschbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre • Seitenanschlüsse: 3/4” - 1” männlich-weiblich • Abstand der Abzweigungen: 36 mm

Zusammensetzbarer verchromter Sammler.3403 1

• Gehäuse aus Messing CB753S

• Wechselbare Anschlüsse für Kupfer-, Kunststoff- und Mehrschichtrohre

• Seitliche Anschlüsse: 3/4”-1”-1”1/4 männlich-weiblich

• Abstand der Abzweigungen: 50mm

COMPLETE CONNECTIONS WITH ADAPTERS FOR MULTILAYER PIPE

Male yellow Niplex. • Body made of brass CW617N, molded • Complete with adapter for multilayer pipe

Kit für Rohre, passend zu all unseren Artikeln mit

wechselbarem Anschluss 24x19.

- Adapter für Mehrschicht- und Monopolimerrohre

- Kupplungsring aus Messing

- verchromte Kappe mit Gewinde 24x19
