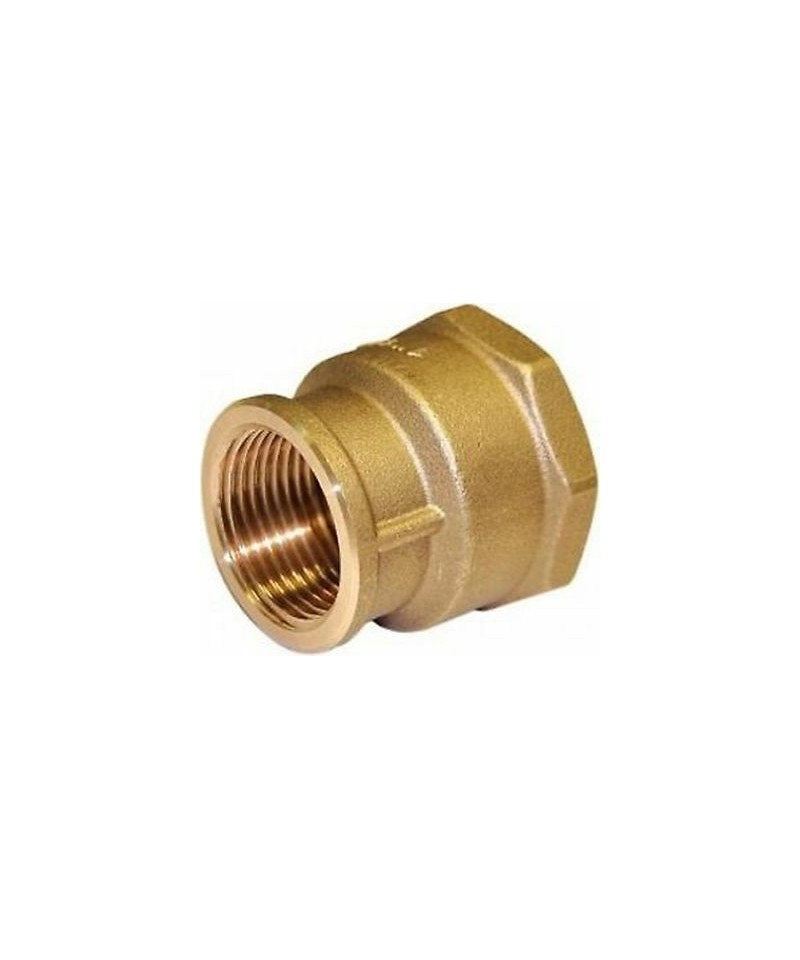

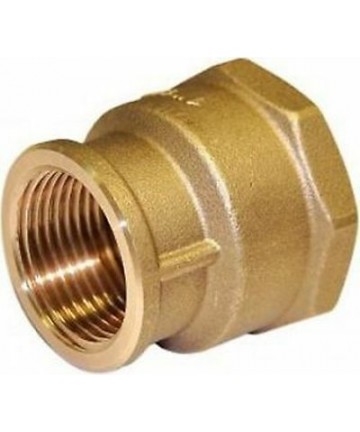

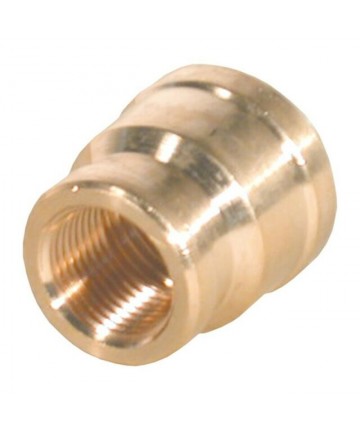

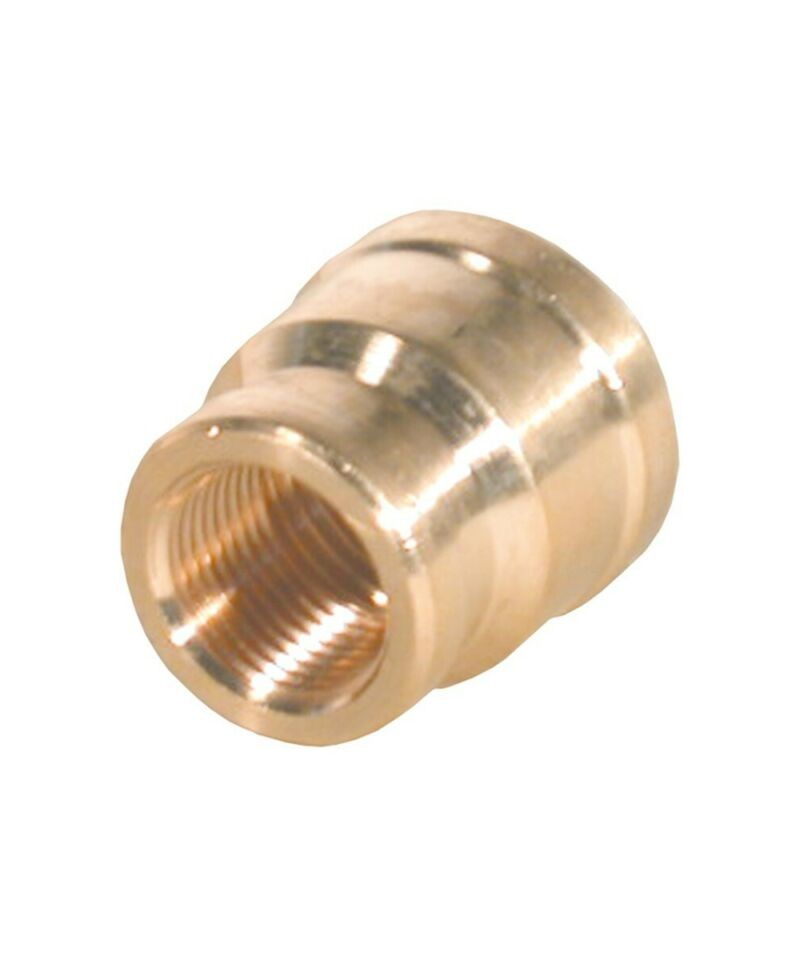

REDUZIERTER MESSINGFITTING FF 1.1/2X1/2

BRASS ECKFITTING 90° FF AUS SCHWEREM BRASS MIT KONISCHER GEWINDE

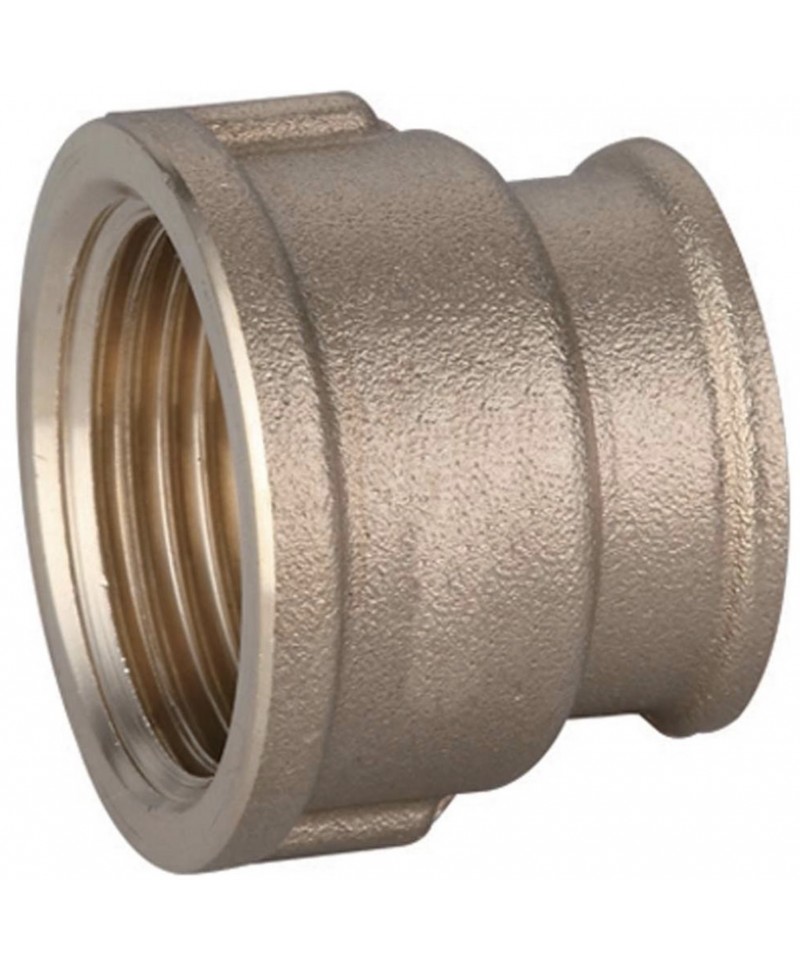

VERChromte Messingreduzierung 1.1/4X1

Verbindungsgelenk mit 2 Teilen aus gelbem Messing mit beweglicher Kappe. • Anschlüsse: weiblich-weiblich • Flachdichtung aus EPDM • Messing gegossen CW617N

VERLÄNGERUNG Männlich Männlich AUS SCHWEREM MESSING

TECHNISCHE INFORMATIONEN

Geeignet für die Zuführung von Warm- und Kaltwasser

in sanitären*hydraulischen Anlagen und Heizungsanlagen.

Die Gewindeanschlüsse der Serien 2600 und 2700

sind anpassbar für jede Art von Installation

in der Hydraulik, privat, gewerblich, industriell,

landwirtschaftlich für Heizungsanlagen und

sanitäre* und im Allgemeinen mit jeder

nicht korrosiven Flüssigkeit.

Produkt vollständig in Italien hergestellt

Der Adapter >B< Oyster von Conex Bänninger ist

einfach im Design, aber vielseitig und effizient

in der Anwendung.

Er wird in einer Vielzahl von Anwendungen eingesetzt, darunter

die Installation von Kugelhähnen, Heizkörperventilen

und Schiebern und ermöglicht schnelle Reparaturen.

Mit >B< Oyster können

Verbindungen zwischen Kupfer- und Edelstahlrohren

und Ventilen oder gewindegebundenen Fittings mit

parallel nach ISO 228-1 hergestellten Enden

realisiert werden.

Die Verwendung von Dichtungen wie

Teflonband oder andere Komponenten ist nicht erforderlich.

Ein internes O-Ring aus EPDM gewährleistet eine sichere

und zuverlässige Verbindung über die Zeit zwischen Rohr und Adapter, mit

dem einfachen Anziehen mit einem Schraubenschlüssel.

BICONO MASCHIO 1/2''x10mm FIL.20mm

90° BUNDELMANCH AUS SCHWEREM MESSING, KONISCHES GEWINDE DER FIRMA GUIDI

DRUCK- UND TEMPERATURGRANZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN bezieht sich auf Umgebungstemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die über den für das Rohr zulässigen Werten liegen.
Gewinde UNI ISO 7/1

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (kunststoff oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus der besonderen Eigenschaft des Polyethylens und seiner Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Abdichtung durch seinen proportionalen Widerstand und bietet eine wirksame Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Blockierung am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist gemäß der Norm EN1254-3 als Druckverbinder des Typs A klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwendung des Anschlusses bei Temperaturen über den für das Rohr zulässigen Temperaturen vermeiden.
Gewinde UNI ISO 7/1

Fitting zur Verbindung von Polyethylenrohren mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Ankerring (kunststoff- oder metallisch). Die spezielle Konfiguration des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie bestimmt.
Der konische Abschnitt passt sich den Toleranzen des Rohrs an, einschließlich der Ovalität, gewährleistet einen perfekten hydraulischen Abdicht trotz seiner proportionalen Widerstandsfähigkeit und dient als stabile Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohrleitungen und Gasleitungen steht eine interne Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Der TOF PE-Fitting mit entsprechender Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Der TOF-Fitting ist gemäß der Norm EN1254-3 als A-Druckfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

VERLÄNGERUNG AUS SCHWEREM CHROMBESCHICHTETEM MESSING MANN FRAU

Verfügbar für Durchmesser von 10 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:

• Kupfer, das gemäß EN 1057 in den metallurgischen Zuständen hart (R290), halbhart (R250) und weich (R220) hergestellt wird,
• Kupferlegierungen;
• Stahl nach EN10305;
• Edelstahl nach EN10312.

Die Vorbereitung der Verbindungsstücke ist entscheidend für die Dichtheitsgarantie: Die Oberfläche des Rohres im Kontakt mit dem O-Ring muss frei von Kratzern, Einschlüssen, Ablagerungen, Farbaufträgen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.

Im Falle einer Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von inneren Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche kreisförmige Querschnitt des Rohres wiederherzustellen und zu garantieren, was durch das reibungslose Gleiten der mitgelieferten Unterlegscheibe bestätigt wird.

Für die Herstellung von Sanitäranlagen mit Wasser für den menschlichen Gebrauch (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.

SCHWERES MESSINGVERLÄNGERUNG Mann-Frau

Verfügbar von Durchmesser 3/8 bis Durchmesser 2" Längen von mm.10 bis mm.100 je nach Durchmessern

Manschette aus Messing Innen-zu-Innen

Verfügbar in den Größen von 1/8 bis 3 Zoll

Gewinde nach BSEN ISO 228-1 und 1254-4 hergestellt

Geeignet zur Verbindung mit Materialien, die nach EN 12165, CW617N und CW617N EN12164 hergestellt sind

MESSING T-Stück WEIBLICH-MÄNNLICH-WEIBLICH DURCHMESSER 1"X1/2X1"

MESSING SCHLAUCHHALTER M.1/4X12

VERCHROMTE SCHWERE MESSING VERLÄNGERUNG MÄNNLICH WEIBLICH
