Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank innovativer patentierter technischer Lösungen, die ein Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Wohn- und Landwirtschaftssektor zu fördern, zur Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: Haushalts-, Wohn- und Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Art: Tauchpumpen

Familie: Mehrstufige Tauchpumpen

Betriebsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen bei der Verwendung:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit unterschiedlicher Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Montageset für horizontalen Betrieb

FÜR INVERTER MIT STROMVERSORGUNG 230 AUSGANG 380

Flüssigkeitsart: Reines Wasser

Verwendungen: privat, zivil, industriell

Einsatzmöglichkeiten: Wasserversorgung, Brandlöschanlagen, Druckerhöhungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserspiegel
• Starts/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

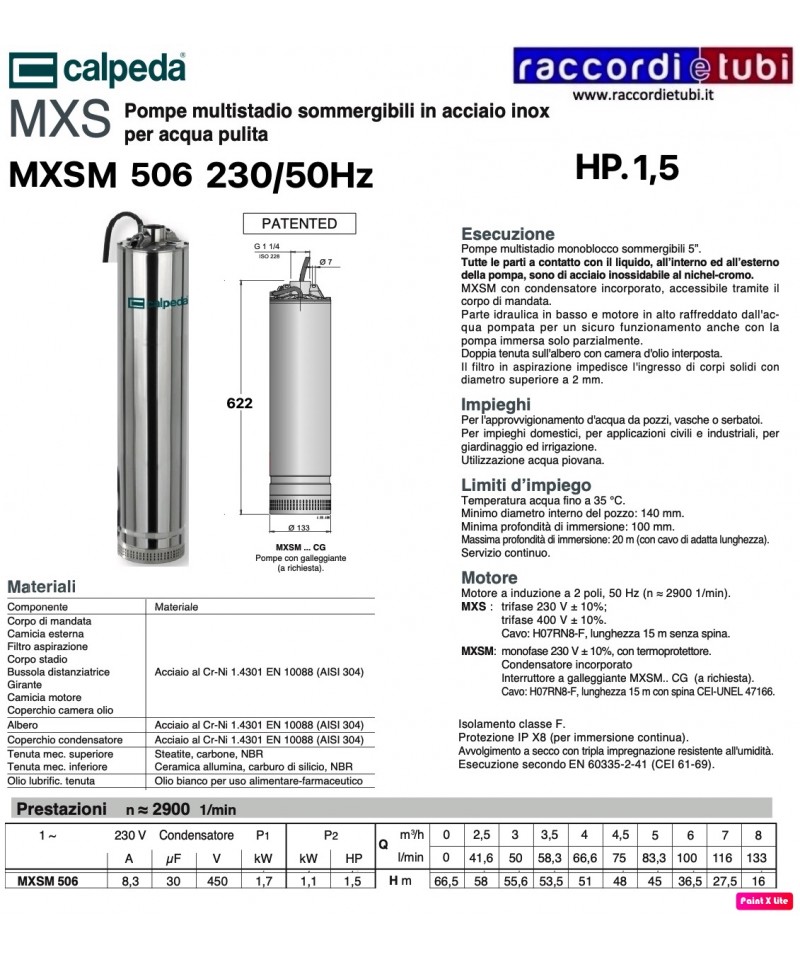

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige, monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen, sind aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Gehäuse der Fördereinheit.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Wellenstumpf mit einer dazwischenliegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Anwendungen
- Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenbau und Bewässerung.
- Nutzung von Regenwasser.

TWI 5 EM/FS mit integriertem Schwimmerschalter

Tauchmotorpumpe, selbstansaugend, mehrstufig, vollständig tauchfähig mit Standard-Schmutzfilter für die Installation über dem Tankboden/Behälter.

Für das Pumpen von sauberem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Berührung kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit Motorschutzschalter, Ein/Aus-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank ein 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Bedien- und Wartungsanleitung

TWI 5 EM/FS mit integriertem Schwimmerschalter

Sinkpumpenmotor, selbstentlüftend, mehrstufig, vollständig eintauchbar mit Standard-Saugfilter für den eingebauten Einsatz über dem Boden des Tanks.

Zum Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischer Schaltschrank (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Betriebs- und Wartungsanleitung

Flüssigkeitstyp: sauberes Wasser

Anwendungen: häuslich, zivil, industrial

Verwendung: Wasserversorgung, Brandbekämpfungssysteme, Drucksteigerungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Eingeschränkte Verwendung:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

Bauweise
System zur Druckerhöhung mit integriertem Druckschalter.
Kompaktes und betriebsbereites Druckerhöhungssystem mit einfacher Installation.
Hocheffizienten Einphasen-Asynchronmotor.

Ausgestattet mit Druckmessung im Förderstrom, Rückschlagventil, Kontrolle und Verwaltung der elektrischen Versorgung des Motors sowie Temperatursensor.

Mit programmierbarer Logik ausgestattet und dank des analogen Sensors ermöglicht das Produkt die Programmierung des Wiederanlagedrucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• hoch effizienter Einphasen-Asynchronmotor
• nicht belasteter Kondensator in Spannung
• niedrigere und gleichmäßigere Motortemperatur
• Leistungsregelung des Motors
• Auswahl des Wiederanlagedrucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromkontrolle
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllzyklus
  • Überlastung der Einheit, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Leckagekontrolle im System
  • Übermäßiger Durchfluss oder Fehler im System

DEEP MATIC 40

Flüssigkeitstyp: Reines Wasser

Verwendungen: Haushalt, Zivil, Industrie

Einsatzgebiete: Wasserversorgung, Brandbekämpfungsanlagen, Druckerhöhungssysteme, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis 35 °C

• Einsatzvertiefung bis 200 m unter Wasseroberfläche
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

Neue Reihe von mehrstufigen Tauchpumpen, die für noch mehr Zuverlässigkeit ausgelegt sind, dank innovativer technischer Lösungen, die patentrechtlich geschützt sind und das Blockieren der Pumpen selbst nach längeren Stillstandszeiten verhindern.
Für die hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, für die Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitsart: Reines Wasser

Verwendung: haushaltsmäßig, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungssysteme, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchfluss bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmer
• Pumpe mit unterschiedlicher Länge des Stromkabels
• Andere Spannungen oder Frequenz 60 Hz
• Montagekit für den horizontalen Betrieb

UM DIE EIGENSCHAFTEN ZU SEHEN, SIEHE ANLAGE-PDF

Sie sind für das Pumpen von klaren Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ empfohlen.

Für die hohe Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, öffentlichen und industriellen Bereich geeignet, für die Wasserversorgung in Kombination mit Druckbehältern, für die Bewässerung, für Reinigungsanlagen, für den Druckaufbau in Brandschutzsystemen usw.

Flüssigkeitsart: Reines Wasser

Einsätze: häuslich, zivil, industriell

Verwendungen: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eintauchend

Familie: eintauchend 4"

Leistungsbereich:

• Durchflussrate bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Verwendungseinschränkungen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Eintauchtiefe unter dem Wasserspiegel:

– 200 m mit 4PD-Motoren
– 100 m mit 4PS-Motoren

• Betrieb:

– vertikal
– horizontal mit den folgenden Einschränkungen:
4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Startvorgänge/Stunde: 20 in regelmäßigen Abständen
• Mindest-Kühlluftstrom des Motors 8 cm/s
• Dauerbetrieb S1

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung
