Artikel-Nr.: 084805

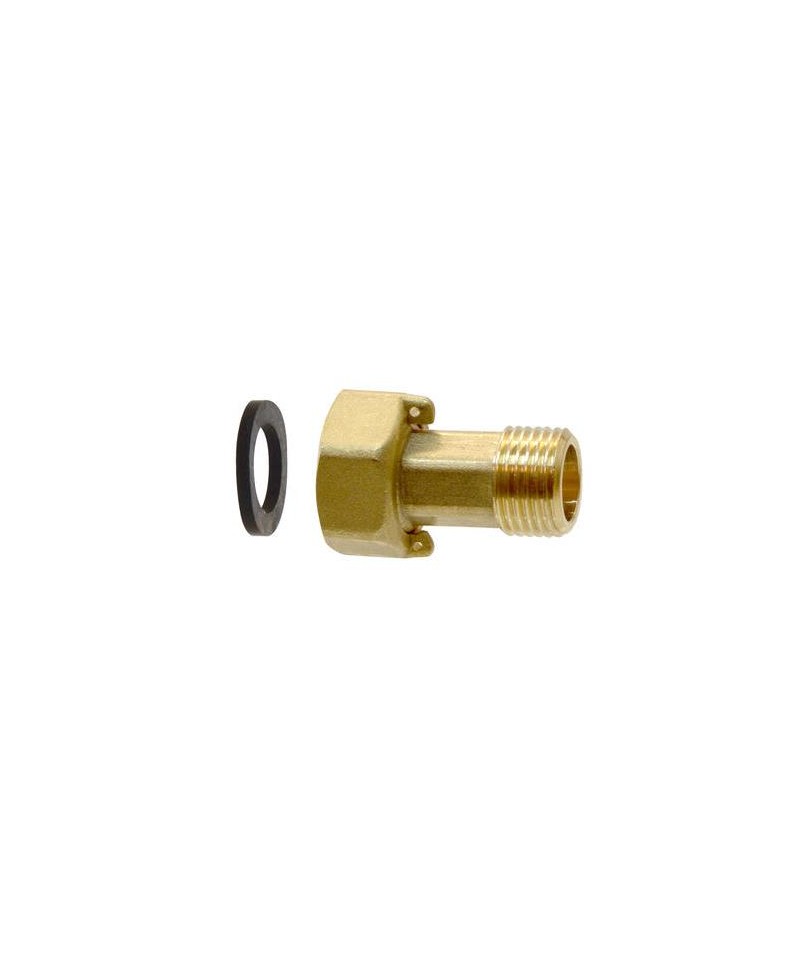

ROHRSTÜCK AUS BRONZE FÜR ZÄHLER MIT DREHBARE KAPPE
Politiche per la sicurezza (modificale con il modulo Rassicurazioni cliente)
Politiche per le spedizioni (modificale con il Modulo rassicurazioni cliente)
Politiche per i resi merce (modificale con il Modulo rassicurazioni cliente)
ROHRSTÜCK AUS BRONZE FÜR ZÄHLER MIT DREHBARE KAPPE
90° MESSINGWINKEL MF AUS SCHWEREM MESSING MIT KONISCHEM GEWINDE
BICONO MASCHIO 1/2''x12mm FIL.20mm
TE IN MESSING FF 90° IN MESSING REDUZIERT AM SEITEN- UND MITTELANSCHLUSS DES GLEICHEN DIAMETERS
Kompressionsfittings mit Messingöffnung. Verwendbar für die Erstellung von Anlagen zur Bereitstellung und Verteilung von Wasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupferrohre und Stahlrohre • Verwendbar für Gasnutzung • • Mutter direkt aus dem Stab gefertigt • Metallische Dichtung.
Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, kommerzieller, industrieller und landwirtschaftlicher Installation für Heizungs- und sanitärtechnische Anlagen und grundsätzlich mit jeder Art von nicht korrosivem Fluid.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur bei solarthermischen Systemen: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdruck: 16 bar.
Die Fittings entsprechen der Norm UNI EN 1254-2 "Hydraulische Fittings für Kupferrohre mit Kompressionsendstücken" • Alle Gewinde entsprechen der Norm UNI EN 10226-1 "Gewinde von Rohren für die Dichtkopplung" • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06.04.2004 [Regelung über Materialien und Gegenstände, die in festen Anlagen zur Abholung, Behandlung, Führung und Verteilung von Wasser, das für den menschlichen Verbrauch bestimmt ist, verwendet werden können] • Konform mit 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Richtlinie 2011/65/EU, 6C Anhang III (RhOS II).
MALE MALE VERLÄNGERUNG AUS SCHWEREM MESSING
TECHNISCHE DETAILS
Verwendbar für die Zuleitung von Warm- und Kaltwasser
in sanitären und Heizungsanlagen.
Die Gewindeverbindungen der Serien 2600 und 2700
sind für jede Art von hydraulischer Installation
geeignet, sei es im Haushalt, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitäre Anlagen und im Allgemeinen mit jeglicher
Art von nicht korrosivem Fluid.
Produkt vollständig in Italien hergestellt.
Schlauchanschluss männlich aus schwerem Messing
Erhältlich in Durchmessern von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie geeignet für die Verwendung mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Dichtheitsgarantie: Die Fläche des Rohres, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Schmutz, Lackierungen sein, und das Rohr muss innen und außen mit einem geeigneten Werkzeug entgratet werden.
Im Falle der Verbindung mit weichgeglühtem Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) zwingend erforderlich, um die tatsächliche runde Querschnittsfläche des Rohres wiederherzustellen und zu gewährleisten, was durch das reibungslose Gleiten der beiliegenden Flachscheibe bestätigt wird.
Für die Herstellung von Sanitäranlagen mit Wasser, das für den menschlichen Verzehr bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Kühlsysteme mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM, das der Norm EN 681-1 entspricht) installiert werden.
Verfügbar für Durchmesser von 6 mm bis 28 mm mit Gewinden von 3/8 Zoll bis 1 Zoll, sind sie für den Einsatz mit Rohren aus:
Die Vorbereitung der Verbindungselemente ist entscheidend für die Gewährleistung der Dichtheit: Die Rohroberfläche, die mit dem O-Ring in Kontakt kommt, muss frei von Kratzern, Riefen, Verunreinigungen und Lackierungen sein, und das Rohr muss innen und außen mit geeigneten Werkzeugen entgratet werden.
Im Falle einer Verbindung mit einem weichgeglühten Kupferrohr (R220) ist die Verwendung von internen Verstärkungsbuchsen (Artikel 8755) obligatorisch, um die tatsächliche runde Querschnittsform des Rohres wiederherzustellen und zu gewährleisten, wie durch das geschmeidige Gleiten der beiliegenden Unterlegscheibe bestätigt wird.
Für die Herstellung von Sanitärinstallationen mit Wasser, das für den menschlichen Verbrauch bestimmt ist (warm und/oder kalt) mit einem maximalen Betriebsdruck von 16 bar bei einer maximalen Temperatur von 95 °C oder für Heizungs- und/oder Klimaanlagen mit einem maximalen Betriebsdruck von 10 bar bei einer maximalen Temperatur von 110 °C, muss die Verbindung unter Verwendung des schwarzen O-Rings (Elastomer aus EPDM gemäß der Norm EN 681-1) installiert werden.
DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die die für das Rohr erlaubten Grenzen überschreiten.
Gewinde UNI ISO 7/1
Verbindung, die den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, unkomplizierteste und sofortige. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und seiner Herstellungstechnologie gegeben.
Die konische Form passt sich den Toleranzen des Rohres, einschließlich der Ovalisierungen, an und gewährleistet eine perfekte hydraulische Dichtheit dank ihrer proportionalen Widerstandskraft und wird zur gültigen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich durch seine spezielle Form den Toleranzen des Rohres an und gewährleistet ein perfektes Klemmen am Rohr selbst. Für Rohre aus PE 100 und in Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse ist für PE-X-Rohre geeignet.
Der TOF-Anschluss ist als Pressverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.
Kompressionsfittings mit Messingkonus. Verwendbar bei der Herstellung von Anlagen zur Bereitstellung und Verteilung von Trinkwasser (warm und kalt) und Brennstoffen.
Verwendbar für Kupfer- und Stahlrohre • Verwendbar für Gasverwendung • • Mutter direkt aus einem Stab gefertigt • Metallische Dichtung.
Die Kompressionsfittings [Serie 1N00] sind anpassbar für jede Art von häuslicher, gewerblicher, industrieller und landwirtschaftlicher hydraulischer Installation für Heizungs- und sanitärtechnische Anlagen und generell für jede Art von nicht korrosiven Flüssigkeiten.
Maximale Betriebstemperatur: 120 °C • Betriebstemperatur für thermische Solarsysteme: 200 °C • Minimale Betriebstemperatur: -20 °C • Maximale Betriebsdrücke: 16 bar.
Die Fittings entsprechen der Norm UNI EN 1254-2 “Hydraulische Fittings für Kupferrohre mit kompressionsenden” • Alle Gewindeverbindungen entsprechen der Norm UNI EN 10226-1 “Rohrgewinde zur Abdichtung am Gewinde” • Die verwendeten Materialien entsprechen dem Ministerialerlass Nr. 174 vom 06/04/2004 [Regelung zu den Materialien und Objekten, die in festen Anlagen zur Entnahme, Behandlung, Beförderung und Verteilung von Wasser, das für den menschlichen Konsum bestimmt ist, verwendet werden dürfen] • Entspricht 4MS, UBA Liste (Gruppe BC), DIN 50930/6 Dir. 2011/65/EU, 6C Anhang III (RhOS II).
SCHNELLVERBINDER MESSING MIT EPDM-DICHTUNG PN4
FÜR WEITERE INFOS SIEHE ANLIEGENDES PDF
DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Muffe nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1
Muffe, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die besondere Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandsfähigkeit und wird zu einer validen Unterstützung des mechanischen Dichtelements. Das mechanische Dichtelement passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Muffe mit spezieller Verstärkungsbuchse ist für PE-X Rohre geeignet.
Die TOF Muffe ist als Kompressionsfitting Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
VERMINDERTE MESSINGNIPPLES MÄNNLICH MÄNNLICH
45° FF BRASS ELBOW IN HEAVY BRASS WITH CONICAL THREAD FROM DITTA GUIDI
VERLÄNGERUNG MÄNNLICH MÄNNLICH AUS SCHWEREM MESSING
TECHNISCHE INFORMATIONEN
Verwendbar für die Zuleitung von warmem und kaltem Wasser
in sanitären und Heizungsanlagen.*
Die gewindeadapter der Serien 2600 und 2700
sind anpassbar für jede Art von Installation
in der Hydraulik, privat, gewerblich, industriell,
landwirtschaftlich für Heizungs- und
sanitäranlagen* und generell mit jeder
Art von nicht korrosivem Fluid.
Produkt vollständig in Italien hergestellt
KURZE MESSINGNIPPEL
Schraubverbindungen aus Messing - Zylindrisches Gewinde
Schraubverbindungen aus Messing
Verfügbare Größen von 1/8” bis 3”
Zylindrische Gewinde
Die Verwendung von anaeroben Dichtstoffen oder Teflon wird empfohlen
Vermeiden Sie es, während der Installation ein übermäßiges Drehmoment anzuwenden
Material der Verbindungen Messing CW617N-DW
Gewindeteile gemäß ISO 228-1
Formteile gemäß EN 12165
Bauteile aus Stangen gemäß EN 12164
Verfügbare Größen von 1/8” bis 3”
Wasser/Glykol-Gemisch Maximale Konzentration 50% / 50%
