Tauchpumpe CALPEDA MPSM 305-CG HP.1 230V 5"

TECHNISCHES DATENBLATT

Version ohne Schwimmerschalter

AUSFÜHRUNG
Mehrstufige monoblock Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, innen und außen der Pumpe, sind aus Edelstahl mit Nickel-Chrom-Beschichtung.
MXSM mit integriertem Kondensator, zugänglich über das Fördergehäuse.
Hydraulischer Teil unten und Motor oben, der durch das geförderte Wasser gekühlt wird, für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung am Wellenbaum mit eingeklemmter Ölkammer.
Der Saugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

EINSATZBEREICHE
- Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
- Nutzung von Regenwasser.

Ausführung

Mehrstufige, einbaufähige Tauchpumpen 5”.
Außenrohr aus Stahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, zugänglich über das Druckgehäuse. Hydraulischer Teil unten und Motor oben, durch das gepumpte Wasser gekühlt, für einen sicheren Betrieb selbst bei teilweiser Eintauchen der Pumpe.
Doppelte Abdichtung am Wellen mit einem dazwischenliegenden Ölraum.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzgebiete

Für die Wasserversorgung aus Brunnen, Becken oder Tanks.
Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
Nutzung von Regenwasser

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank innovativer patentierter technischer Lösungen, die ein Blockieren der Elektropumpen auch nach längeren Stillstandszeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Wohn- und Landwirtschaftssektor zu fördern, zur Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendung: Haushalts-, Wohn- und Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Art: Tauchpumpen

Familie: Mehrstufige Tauchpumpen

Betriebsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen bei der Verwendung:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit unterschiedlicher Kabellänge geliefert
• Andere Spannungen oder Frequenzen von 60 Hz
• Montageset für horizontalen Betrieb

Ausführung

Multistufige Monoblock-Tauchpumpen 5”.
Außengehäuse aus Edelstahl 1.4301 EN 10088 (AISI 304) und Stufen aus Noryl.
MPSM mit integriertem Kondensator, zugänglich über das Gehäuse.
Hydraulikteil unten und Motor oben, durch das geförderte Wasser gekühlt für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Dichtung am Wellenstock mit dazwischenliegendem Öltank.
Der Ansaugfilter verhindert den Eintritt von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzbereiche

Zur Wasserversorgung aus Brunnen, Becken oder Tanks.
Für den Hausgebrauch, für zivil- und industriaelle Anwendungen, für Gartenarbeit und Bewässerung.
Nutzung von Regenwasser

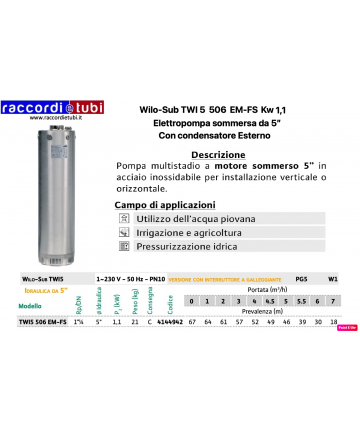

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstbelüftend, mehrstufig, vollständig tauchfähig mit Standardansaugfilter für die Installation oberhalb des Bodenbehälters/Reservoirs.

Für die Förderung von sauberm Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Verbindungskabel, elektrischer Schalttafel (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und 2 m Verbindungskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Verbindungskabel von der Pumpe zur elektrischen Schalttafel und vom Schaltschrank abgehend 2 m Verbindungskabel mit Stecker
• Fixierkabel aus Polypropylen
• Montage-, Bedienungs- und Wartungsanleitung

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um eine noch größere Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandzeiten verhindern.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gemüse- und Ziergärten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzmöglichkeiten: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe mit einer anderen Kabellänge geliefert
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TWI 5 EM/FS mit integriertem Schwimmerschalter

Sinkpumpenmotor, selbstentlüftend, mehrstufig, vollständig eintauchbar mit Standard-Saugfilter für den eingebauten Einsatz über dem Boden des Tanks.

Zum Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischer Schaltschrank (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Betriebs- und Wartungsanleitung

Die neue Serie von mehrstufigen Tauchpumpen wurde entwickelt, um eine noch höhere Zuverlässigkeit zu gewährleisten, dank innovativer technischer Lösungen, die den Stillstand der Pumpen selbst nach langen periods der Inaktivität verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzgebiete: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: taucht

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchflussrate bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmschalter
• Pumpe ausgestattet mit einem anderen Kabel für die Stromversorgung
• Andere Spannungen oder Frequenz 60 Hz
• Kit zur Unterstützung für den horizontalen Betrieb

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige Monoblock-Tauchpumpen.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen an der Pumpe, sind aus Edelstahl mit Nickel-Chrom-Beschichtung.
MXSM mit integriertem Kondensator, zugänglich über das Fördergehäuse.
Hydraulikteil unten und Motor oben, gekühlt durch das gepumpte Wasser, für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Dichtung auf der Welle mit dazwischen liegendem Ölkämmerchen.
Der Ansaugfilter verhindert den Eintritt von festen Körpern mit einem Durchmesser über 2 mm.

Einsatzbereiche
- Zur Wasserentnahme aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
- Nutzung von Regenwasser.

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

Bauweise
System zur Druckerhöhung mit integriertem Druckschalter.
Kompaktes und betriebsbereites Druckerhöhungssystem mit einfacher Installation.
Hocheffizienten Einphasen-Asynchronmotor.

Ausgestattet mit Druckmessung im Förderstrom, Rückschlagventil, Kontrolle und Verwaltung der elektrischen Versorgung des Motors sowie Temperatursensor.

Mit programmierbarer Logik ausgestattet und dank des analogen Sensors ermöglicht das Produkt die Programmierung des Wiederanlagedrucks.

Eine ideale Lösung, die die Notwendigkeit eines Ausdehnungsbehälters reduziert oder beseitigt.

• hoch effizienter Einphasen-Asynchronmotor
• nicht belasteter Kondensator in Spannung
• niedrigere und gleichmäßigere Motortemperatur
• Leistungsregelung des Motors
• Auswahl des Wiederanlagedrucks auf mehreren Ebenen
• keine Druckverluste aufgrund von Messgeräten
• Spannungs- und Stromkontrolle
• Überwachung des maximalen Anlaufstroms
• Beseitigung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luftpresence in der Pumpe oder im Füllzyklus
  • Überlastung der Einheit, Übertemperatur des Motors
  • Blockierung der Elektropumpe
  • Schutz gegen Überströme
  • Stromversorgungskontrolle
  • Leckagekontrolle im System
  • Übermäßiger Durchfluss oder Fehler im System

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Untergetauchte Motorpumpe, selbstansaugend, mehrstufig, vollständig submersible mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Wassertanks.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Tauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit thermischem Überlastschutz, ON/OFF-Schalter und einem 2 m langen Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit einem 20 m langen Anschlusskabel von der Pumpe zum Schaltschrank und einem 2 m langen Anschlusskabel mit Stecker ab dem Schaltschrank
• Polypropylen-Befestigungskabel
• Montage-, Bedienungs- und Wartungsanleitung

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: haushalts-, zivil-, industriell

Einsatzgebiete: Wasserversorgung, Brandschutzanlagen, Druckanlagen, Bewässerung

Typ: tauchend

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasseroberfläche
• Starts/Stunde: max 20 in regelmäßigen Abständen
• Minimale Kühlflussrate 8 cm/s
• Dauerbetrieb S1
