TWI 5 EM/FS mit integriertem Schwimmerschalter

Sinkpumpenmotor, selbstentlüftend, mehrstufig, vollständig eintauchbar mit Standard-Saugfilter für den eingebauten Einsatz über dem Boden des Tanks.

Zum Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischer Schaltschrank (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Betriebs- und Wartungsanleitung

DEEP MATIC 40

Neue Reihe von mehrstufigen Tauchpumpen, die für noch mehr Zuverlässigkeit ausgelegt sind, dank innovativer technischer Lösungen, die patentrechtlich geschützt sind und das Blockieren der Pumpen selbst nach längeren Stillstandszeiten verhindern.
Für die hohe Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich zu pumpen, für die Wasserverteilung in Verbindung mit Drucktanks, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitsart: Reines Wasser

Verwendung: haushaltsmäßig, zivil, Landwirtschaft

Einsatzbereiche: Wasserversorgung, Druckerhöhungssysteme, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchfluss bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmer
• Pumpe mit unterschiedlicher Länge des Stromkabels
• Andere Spannungen oder Frequenz 60 Hz
• Montagekit für den horizontalen Betrieb

Konstruktion
Drucksystem mit integriertem Druckschalter.
Kompaktes Druckerhöhungssystem, sofort einsatzbereit und einfach zu installieren.
Hocheffizienter einphasiger Asynchronmotor.

Ausgestattet mit einer Druckmessung im Druckbereich, einer Rückschlagklappe, Steuerung und Verwaltung der elektrischen Versorgung des Motors sowie einem Temperatursensor.

Verfügt über eine programmierbare Logik und ermöglicht dank des analogen Sensors die Programmierung des Wiedereinschaltdrucks.

Eine ideale Lösung, die den Bedarf an einem Ausdehnungsgefäß reduziert oder beseitigt.

• Hocheffizienter einphasiger Asynchronmotor
• Unbelasteter Kondensator
• Niedrigere und gleichmäßigere Motortemperatur
• Motorleistungssteuerung
• Wahl des Wiedereinschaltdrucks auf mehreren Ebenen
• Keine Druckverluste durch Messorgane
• Spannungs- und Stromüberwachung
• Überwachung des maximalen Anlaufstroms
• Eliminierung des Phänomens des Wasserhammers
• Schutzvorrichtungen
• Trockenlauf
• • Luft im Pumpensystem oder im Befüllzyklus
  • Überlastung der Gruppe, Übertemperatur des Motors
  • Blockade der Elektropumpe
  • Schutz gegen Überströme
  • Überwachung der elektrischen Leistung
  • Überwachung von Leckagen im System
  • Übermäßige Durchflussmenge oder Störung im System

UM DIE TECHNISCHEN DATEN ZU SEHEN, SIEHE ANGENEHENDE PDF

Sie sind für das Pumpen von klarem Wasser mit einem Sandgehalt von höchstens 150 g/m³ empfohlen.
Aufgrund ihrer hohen Effizienz und Zuverlässigkeit eignen sie sich für den Einsatz im häuslichen, zivilen und industriellen Bereich, zur Wasserverteilung in Kombination mit Druckbehältern, zur Bewässerung, für Waschsysteme, zur Druckerhöhung für Feuerwehranlagen usw.

Flüssigkeitsart: Klares Wasser

Verwendung: hauswirtschaftlich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Drucksysteme

Typ: eingetaucht

Familie: eingetaucht 4"

Leistungsbereich:

• Fördermenge bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Maximaler Sandgehalt 150 g/m³
• Betriebstiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betriebsweise:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Motorkühlfluss mindestens 8 cm/s
• Dauerbetrieb S1

TWI 5 EM/FS mit integriertem Schwimmerschalter

Eintauchmotorpumpe, selbstansaugend, mehrstufig, komplett tauchfähig mit Standard-Saugfilter für die Installation oberhalb des Bodenbehälters/Zwischenspeichers.

Für das Pumpen von klarem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, elektrischem Schaltkasten (IP55) mit thermischem Motorschutz, ON/OFF-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltkasten und ab dem Schaltkasten 2 m Anschlusskabel mit Stecker
• Polypropylen-Halteleine
• Montage-, Benutzungs- und Wartungsanleitung

Edelstahlstütze für Pumpe 5" ASSKITUPFO2

TWI 5 EM/FS mit integriertem Schwimmerschalter

Tauchmotorpumpe, selbstansaugend, mehrstufig, vollständig tauchfähig mit Standard-Schmutzfilter für die Installation über dem Tankboden/Behälter.

Für das Pumpen von sauberem Wasser aus Tanks, Zisternen oder Brunnen bis zu einer Eintauchtiefe von 17 m. Alle Teile, die mit der Flüssigkeit in Berührung kommen, sind korrosionsbeständig.

Pumpe in einphasiger Ausführung mit Anschlusskabel, Schaltschrank (IP55) mit Motorschutzschalter, Ein/Aus-Schalter und 2 m Anschlusskabel mit Schuko-Stecker...

Lieferumfang

• Pumpe mit 20 m Anschlusskabel von der Pumpe zum Schaltschrank und vom Schaltschrank ein 2 m Anschlusskabel mit Stecker
• Polypropylen-Befestigungsleine
• Montage-, Bedien- und Wartungsanleitung

Neue Generation von mehrstufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank patentierter innovativer technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach längeren Stillstandszeiten verhindern.
Wegen ihrer hohen Effizienz und Zuverlässigkeit sind sie empfehlenswert zum Fördern von sauberem Wasser im häuslichen, zivilen und landwirtschaftlichen Bereich, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Gemüsebeeten, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Einsatzgebiete: haushaltsartig, zivil, Landwirtschaft

Verwendungen: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: tauchend

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Fördermenge bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit unterschiedlicher Kabellänge
• Andere Spannungen oder Frequenz bei 60 Hz
• Halterungskit für den horizontalen Betrieb

TECHNISCHES DATENBLATT

Version ohne Schwimmer

Ausführung
Mehrstufige Blockpumpen für den Unterwasserbetrieb.
Alle Teile, die mit der Flüssigkeit in Kontakt kommen, sowohl innen als auch außen an der Pumpe, bestehen aus rostfreiem Nickel-Chrom-Stahl.
MXSM mit integriertem Kondensator, zugänglich über das Druckgehäuse.
Hydraulikteil unten und Motor oben, gekühlt durch die gepumpte Flüssigkeit für einen sicheren Betrieb, auch wenn die Pumpe nur teilweise eingetaucht ist.
Doppelte Abdichtung an der Welle mit einer dazwischen liegenden Ölkammer.
Der Ansaugfilter verhindert das Eindringen von festen Körpern mit einem Durchmesser von mehr als 2 mm.

Einsatzmöglichkeiten
- Zur Wasserförderung aus Brunnen, Becken oder Tanks.
- Für den Hausgebrauch, für zivile und industrielle Anwendungen, für Gartenarbeit und Bewässerung.
- Nutzung von Regenwasser.

FÜR DETAILS BITTE PDF ANSEHEN

Sie sind empfohlen, um sauberes Wasser mit einem Sandgehalt von nicht mehr als 150 g/m³ zu pumpen.

Aufgrund der hohen Effizienz und Zuverlässigkeit sind sie für den Einsatz im häuslichen, zivilen und industriellen Bereich geeignet, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung, für Waschanlagen, zur Druckerhöhung von Brandschutzanlagen usw.

Flüssigkeitsart: Sauberes Wasser

Nutzungen: häuslich, zivil, industriell

Einsätze: Bewässerung, Wasserversorgung, Druckanlagen

Typ: Tauchpumpen

Familie: Tauchpumpen 4"

Leistungsbereich:

• Durchfluss bis zu 340 l/min (20,4 m³/h)
• Förderhöhe bis zu 390 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 35 °C

• Sandgehalt maximal 150 g/m³
• Eintauchtiefe unter Wasseroberfläche:

    – 200 m mit 4PD-Motoren
    – 100 m mit 4PS-Motoren

• Betrieb:

    – vertikal
    – horizontal mit folgenden Grenzen:
       4SR1 - 4SR1.5 - 4SR2 - 4SR4 bis zu 27 Stufen
       4SR6 - 4SR8 - 4SR10 - 4SR12 - 4SR15 bis zu 17 Stufen

• Starts/Stunde: 20 in regelmäßigen Abständen
• Minimale Motor-Kühlwasserströmung 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: sauberes Wasser

Anwendungen: häuslich, zivil, industrial

Verwendung: Wasserversorgung, Brandbekämpfungssysteme, Drucksteigerungsanlagen, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Eingeschränkte Verwendung:

• Flüssigkeitstemperatur bis zu 35 °C

• Einsatztiefe bis zu 200 m unter Wasserstand
• Startvorgänge/Stunde: max 20 in regelmäßigen Abständen
• Mindestkühlfluss 8 cm/s
• Dauerbetrieb S1

Flüssigkeitstyp: Reines Wasser

Verwendungen: Haushalt, Zivil, Industrie

Einsatzgebiete: Wasserversorgung, Brandbekämpfungsanlagen, Druckerhöhungssysteme, Bewässerung

Typ: Tauchpumpen

Familie: Motoren 4" - 6"

Einsatzgrenzen:

• Flüssigkeitstemperatur bis 35 °C

• Einsatzvertiefung bis 200 m unter Wasseroberfläche
• Startvorgänge/Stunde: max. 20 in regelmäßigen Abständen
• Mindestkühlstrom 8 cm/s
• Dauerbetrieb S1

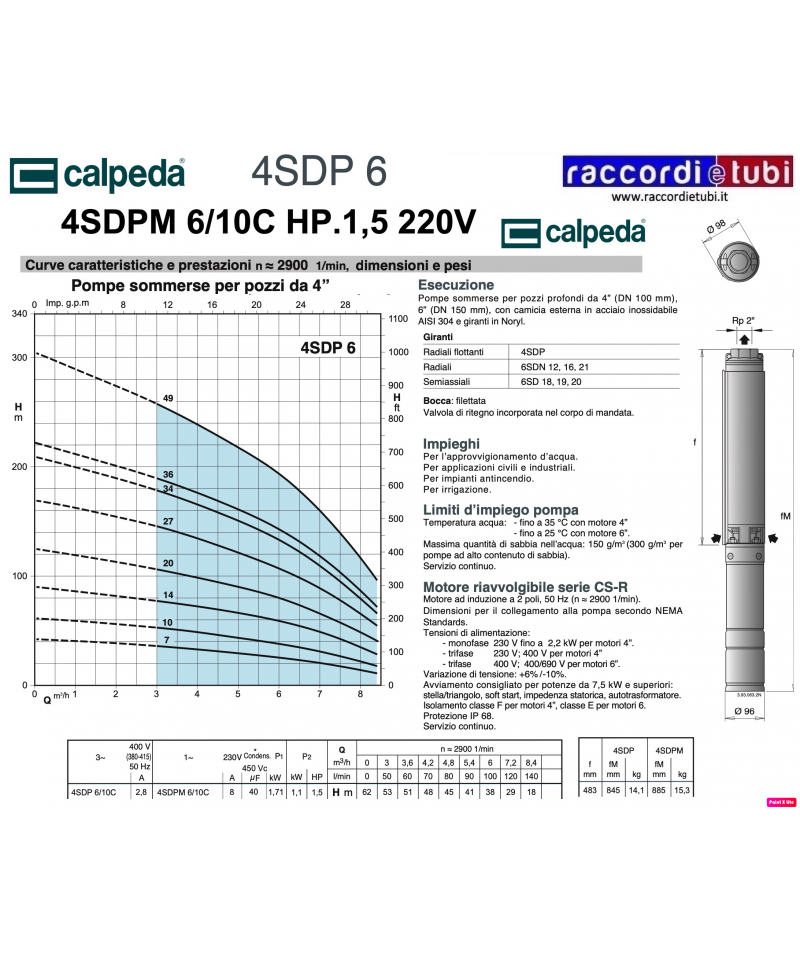

Ausführung
Tauchpumpen für Tiefbrunnen von 4" (DN 100 mm), 6" (DN 150 mm), mit Außenmantel aus Edelstahl AISI 304 und Laufrädern aus Noryl.

Flansch: gewinde
Rückschlagventil im Druckkörper integriert.
Anwendungen
Für die Wasserversorgung. Für zivil- und industrielle Anwendungen. Für Feuerlöschanlagen.
Für die Bewässerung.
Einsatzgrenzen der Pumpe
Wassertemperatur: - bis 35 °C mit 4" Motor - bis 25 °C mit 6" Motor.
Maximale Sandmenge im Wasser: 150 g/m3 (300 g/m3 für Pumpen mit hohem Sandgehalt).
Dauerbetrieb.
Wickelbarer Motor der Serie CS-R
Induktionsmotor mit 2 Polen, 50 Hz (n ≈ 2900 1/min). Anschlüsse zum Pumpen gemäß NEMA-Standards.
Netzspannungen:
- einphasig 230 V bis 2,2 kW für 4" Motoren. - dreiphasig 230 V; 400 V für 4" Motoren
- dreiphasig 400 V; 400/690 V für 6" Motoren.
Spannungsvariation: 6% /-10%.
Empfohlener Start für Leistungen ab 7,5 kW: Stern/Dreieck, sanfter Start, statorische Impedanz, Autotransformator. Isolierung Klasse F für 4" Motoren, Klasse E für 6" Motoren. Schutzart IP 68.
Dauerbetrieb.
4" Motor für Betrieb mit Wechselrichter vorbereitet (ausgenommen 4" einphasig).
6" Motor für Betrieb mit Wechselrichter vorbereitet (mit geeignetem dv/dt-Filter).

EINTAUCHPUMPE PEDROLLO 5" 220/380 UP2/5 HP1,5

FÜR INVERTER STROMVERSORGUNG 230V PUMPE 380V

Reihe von neuen multistufigen Tauchpumpen, die entwickelt wurden, um noch mehr Zuverlässigkeit zu gewährleisten, dank innovativer, patentierter technischer Lösungen, die ein Blockieren der Elektropumpen selbst nach langen Ruhezeiten verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im Haushalts-, Zivil- und Agrarbereich zu pumpen, zur Wasserverteilung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Feldern, zur Druckerhöhung usw.

Flüssigkeitstyp: Sauberes Wasser

Verwendungen: Haushalt, zivil, Landwirtschaft

Einsätze: Wasserversorgung, Druckanlagen, Bewässerung

Typ: Tauchpumpen

Familie: multistufige Tauchpumpen

Leistungsbereich:

• Durchfluss bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einsatzgrenzen:

• Flüssigkeitstemperatur bis zu 40 °C

• Elektropumpen ohne externen Schwimmerschalter
• Elektropumpe geliefert mit einer anderen Kabellänge
• Andere Spannungen oder Frequenzen bei 60 Hz
• Haltesatz für horizontale Installation

Die neue Serie von mehrstufigen Tauchpumpen wurde entwickelt, um eine noch höhere Zuverlässigkeit zu gewährleisten, dank innovativer technischer Lösungen, die den Stillstand der Pumpen selbst nach langen periods der Inaktivität verhindern.
Aufgrund der hohen Effizienz und Zuverlässigkeit werden sie empfohlen, um sauberes Wasser im häuslichen, zivilen und landwirtschaftlichen Sektor zu pumpen, zur Wasserversorgung in Verbindung mit Druckbehältern, zur Bewässerung von Gärten und Obstgärten, zur Druckerhöhung usw.

Flüssigkeitsart: Sauberes Wasser

Verwendungen: häuslich, zivil, Landwirtschaft

Einsatzgebiete: Wasserversorgung, Druckerhöhungsanlagen, Bewässerung

Typ: taucht

Familie: mehrstufige Tauchpumpen

Leistungsbereich:

• Durchflussrate bis zu 180 l/min (10,8 m³/h)
• Förderhöhe bis zu 93 m

Einschränkungen:

• Flüssigkeitstemperatur bis zu 40 °C

• Pumpen ohne externen Schwimmschalter
• Pumpe ausgestattet mit einem anderen Kabel für die Stromversorgung
• Andere Spannungen oder Frequenz 60 Hz
• Kit zur Unterstützung für den horizontalen Betrieb
