DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei Temperaturen, die höher sind als die für das Rohr zulässigen.
Gewinde UNI ISO 7/1

Verbindung, die die Verbindung von Rohren aus Polyethylen hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, einfachste und direkteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie diktiert.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtung. Der mechanische Dichtungsring passt sich dank seiner speziellen Konstruktion den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohrleitungen und Gasleitungen ist eine interne Verstärkung (Buchse) erhältlich, die das Rohr versteift. Der TOF PE-Anschluss mit einer speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Der TOF-Anschluss ist als Kompressionsfitting vom Typ A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stängel: bruchsicher.
Seiten-Dichtungen: hochbeständiges, jungfräuliches PTFE.
Obere Dichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Gleitdichtungen
selbstjustierend.
1 O-Ring.

Einsatzbereiche:
Das VALVOLA VENUS CONTATORE wird nach dem Zähler verwendet und kann an einer Halterung angeschlossen werden. Es ermöglicht die Durchführung des Anlagentests über den Druckanschluss von 1/4”, der sich unter der Drossel befindet.
Das VALVOLA VENUS CONTATORE entspricht der Norm 7129, die vorschreibt: "Der Dichtheitsprüfung muss vor Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses stromabwärts vom Beginnspunkt...." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminium-Drosselventil in der standardmäßigen plombierbaren Version oder in der Version mit Schlüsselverriegelung mit 25 Kodierungen.

• Auf Anfrage erhältlich: der Passepartout-Schlüssel
oder der Morositätsschlüssel (K031A001).

• Die Dichtungen des Zähleranschlusses sind nicht enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit pneumatischer Dichtheitsprüfung getestet.

oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische PTFE-Reibungsdichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:

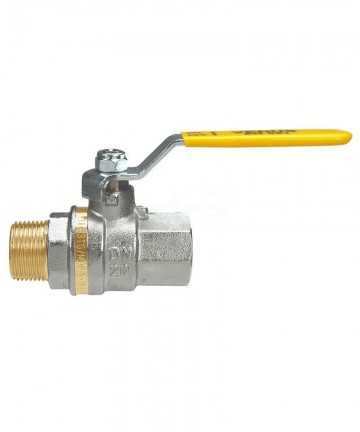

Die VENUS-Serie wird besonders für Gasverteilungssysteme der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Richtlinie 94/9/EG Gruppe Kategorie 2).

Gewindeeinsätze:
• standardmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminiumschmetterling, Stahlhebel, quadratische Kappe, Straßensteckdosenkappe, plombierbare Kappe, versiegelbarer Schmetterling. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einer elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

Oberer Dichtungsring: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Metall-Dichtungen gegen Reibung
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Verwendungsbereiche:
Die Serie VENUS wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
* Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/CE, Kategorie 2).

Gewindeenden:
• serienmäßig weiblich und männlich nach den Normen UNI ISO 7/1 (UNI EN 10226).

Bedienelemente:
Aluminiumhebel, Aluminiumflügel.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Gas von -20°C bis 60°C
Druckgrenzen: MOP5

SPEZIFISCHE MERKMALE:

Durchgang: reduziert.
Stange: bruchsicher.
Seiten-Dichtungen: hochfester reines PTFE.
Obere Abdichtung: 4 Dichtungen
1 PTFE-Ring
2 PTFE-Reibungsdichtungen mit konischer Form
selbstjustierend.
1 O-Ring.

Verwendungsbereiche:

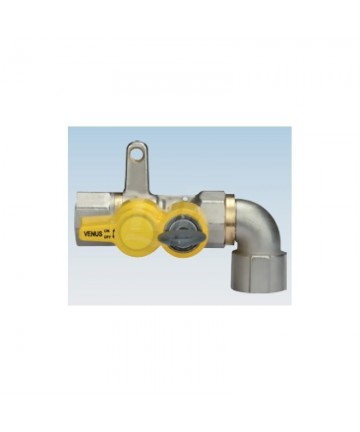

Das VENUS ZÄHLERVENTIL wird nach dem Zähler verwendet und bietet die Möglichkeit, an einer Halterung angeschlossen zu werden, und ermöglicht die Druckprüfung über den 1/4” Druckanschluss, der sich unter der Klappe befindet.
Das VENUS ZÄHLERVENTIL erfüllt die Norm 7129, die vorschreibt: "Die Dichtigkeitsprüfung muss vor der Inbetriebnahme der Anlage unter Verwendung des speziellen Druckanschlusses hinter dem Beginnspunkt durchgeführt werden..." und dieser Druckanschluss kann Teil des Absperrventils sein.

Gewindeenden:
• Eingang: Drehgelenk 1"1/4 Zähleranschluss = ISO228
Ausgang: weiblicher Anschluss UNI ISO 7/1 (UNI EN 10226)

Betätigungselemente:
Aluminiumklappe in der standardmäßigen plombierbaren Version oder Version mit Schlüsselsperre mit 25 Codierungen.

• Auf Anfrage ist der Schlüssel Passepartout
oder der Räumungsschlüssel (K031A001) erhältlich.

• Die Dichtungen des Zähleranschlusses sind nicht im Lieferumfang enthalten.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden 100% bei pneumatischer Dichtigkeitsprüfung getestet.

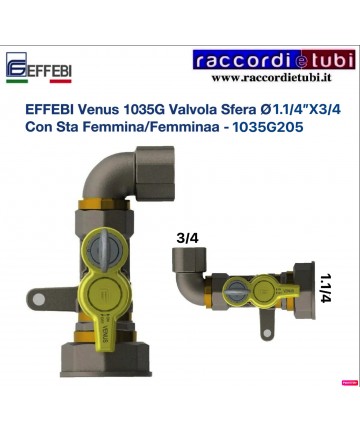

EFFEBI Venus 1035G Kugelventil Ø1.1/4"X3/4 Mit Innengewinde/Innengewinde - 1035G205

TECHNISCHE MERKMALE:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten 10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE MERKMALE:

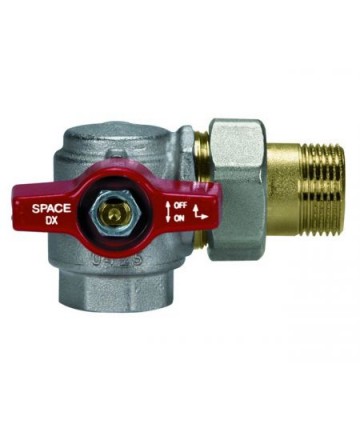

Das SPACE-Ventil vereint in einem einzigen Artikel ein "L"-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schnelle und kostengünstige Montage.
Kompaktes System:
ermöglicht nah beieinander liegende Kollektoren und die Verwendung von reduzierten Einbauboxen.
Durchgang:    gesamt.
Stangensystem:    schlagfest.
Seiten-Dichtungen:
hochfester PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Verwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen geeignet, um Kollektorbatterien zu verbinden.

Größen:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich gemäß ISO 228/1.
• Gabel und Draht (metallische Dichtung O-Ring)

Betätigungselemente:
roter, blauer, gelber und schwarzer Aluminiumflügel.

Die Fließrichtung ist zudem durch die Markierung am Betätigungsschaft erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit einem pneumatischen Dichtheitstest unter elektronischer Kontrolle geprüft.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen:
für Flüssigkeiten von -15°C bis 90°C
für Gase von -15°C bis 60°C (FF)
Druckgrenzen:
für Flüssigkeiten    10 bar (20°C)
für Gase: MOP5 (FF)

SPEZIFISCHE EIGENSCHAFTEN:

Das SPACE-Ventil vereint in einem Artikel ein „L“-Fitting und ein Kugelventil.

Patentierte Frontklappe:
einfache Handhabung.
Winkelventil:
schneller und kostengünstiger Einbau.
Kompaktes System:
ermöglicht enge Sammelgruppen und die Verwendung von reduzierten Unterputzdosen.
Durchgang:    vollständig.
Stange:    sprengsicher.
Seitendichtungen:
hochfeste PTFE.
Obere Dichtung:
3 Dichtungen.
1 hochfester PTFE-Ring.
2 Niederdruck-O-Ringe.

Anwendungsbereiche:
Das SPACE-Ventil ist für Heizungsanlagen für Sammelgruppen geeignet.

Maße:
1/2” - 3/4” – 1”- 1” 1/4.

Gewindeenden:
• weiblich nach ISO 228/1.
• Schaft und Drehverbinder (metallische Dichtung mit O-Ring)

Bedienelemente:
rote, blaue, gelbe und schwarze Aluminiumklappe.

Die Flussrichtung ist außerdem durch die Markierung an der Bedienstange erkennbar.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit einem pneumatischen Dichtheitsprüfung unter elektronischer Kontrolle getestet.

DRUCK- UND TEMPERATURGRANZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN ist bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als den für das Rohr zulässigen.
Gewinde UNI ISO 7/1

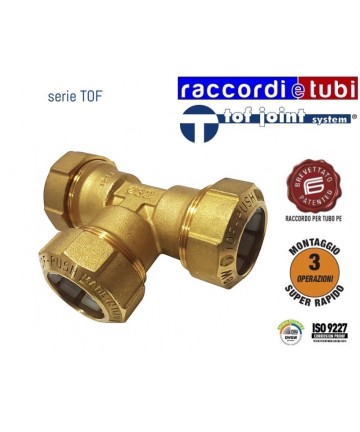

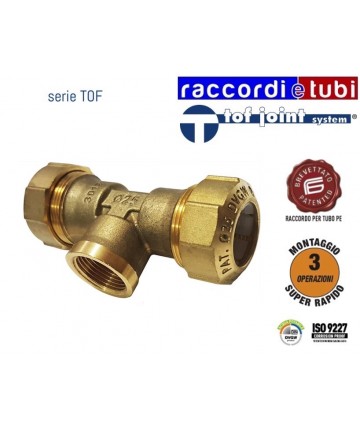

Fitting, das den Anschluss von Polyethylen-Rohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, schnellste und unkomplizierteste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Form des Gummirings ist durch die besonderen Eigenschaften von Polyethylen und dessen Produktionstechnologie bedingt.
Der konische Teil passt sich an die Toleranzen des Rohres, einschließlich der Ovalisierungen, an und gewährleistet einen perfekten hydraulischen Dichtungsabschluss dank seiner proportionalen Festigkeit und wird zu einer stabilen Unterstützung des mechanischen Dichtungsrings. Der mechanische Dichtungsring passt sich dank seiner speziellen Form an die Toleranzen des Rohres an und gewährleistet eine perfekte Klemmung am Rohr selbst. Für PE 100-Rohrsysteme und Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Das TOF PE-Fitting mit einer speziellen Verstärkungsbuchse ist für PE-X-Rohre geeignet.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als Typ A Kompressionsfitting klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

Durchgang: total. Roter Stahlhebel
Ventilstahl: bruchsicher.
Seitenabdichtungen: hochfester PTFE, jungfräulich.
Obere Dichtung: 3 Dichtungen:
1 PTFE-Ring - Hochdruck.
2 O-Ringe - Niederdruck.

Einsatzbereiche:

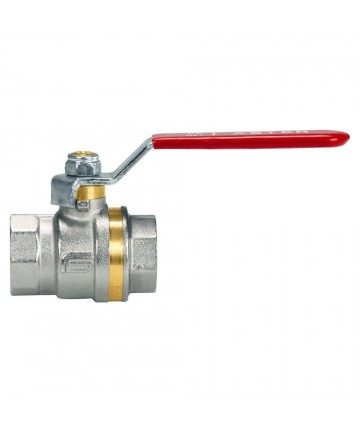

Die ASTER-Serie gewährleistet gute Leistungen in industriellen und zivilen Heizungsanlagen, Wasser-, Pneumatik- und Landwirtschaftsanlagen.

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 228/1.

Bedienelemente:
Aluminiumhebel, Stahlhebel, Aluminium-Schmetterlingsventil, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuerten Druckprüfungen getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Kolben: mit einstellbarem, sicherem Stopfen-System.
Seiten-Dichtungen: hochfester, reines PTFE.
Obere Dichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 reibungsarme konische Dichtungen aus PTFE mit automatischer Einstellungsdynamik
Ideales System für Anwendungen mit hoher Zyklenanzahl, hohem und niedrigem Druck.

Anwendungsbereiche:

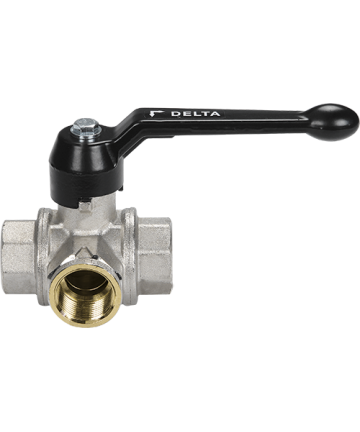

Die DELTA Serie mit vollem Durchgang wird für die Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und zivile Heizung, Wasserversorgungs-, hydraulische und pneumatische Systeme für nicht aggressive Flüssigkeiten verwendet.
Sie wird als Umleitungsventil verwendet.

Gewindeenden:
• Standardschraubgewinde nach UNI ISO 7/1 (UNI EN 10226).

Betätigungsorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit pneumatischen Dichtheitsprüfungen unter elektronischer Kontrolle getestet.

Durchgang: total. Roter Stahlhebel
Stem: bruchfest.
Seitenpackungen: hochfestes reines PTFE.
Oberer Sitz: 3 Dichtungen:
1 Ring aus PTFE - Hochdruck.
2 O-Ringe - Niederdruck.

Anwendungsbereiche:

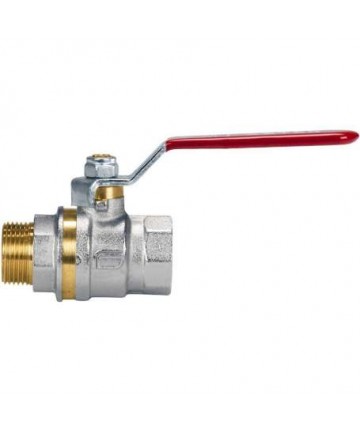

Die Serie ASTER garantiert gute Leistungen in industriellen und zivilen Heizungsanlagen, in Wasser-, Pneumatik- und Agraranlagen.

Gewindeleitungen:
• standardmäßig weiblich und männlich nach Normen UNI ISO 228/1.

Betätigungsorgane:
Aluminiumhebel, Stahlhebel, Aluminiumflügel, RALLENTY-Handrad.
Verfügbare Farben: schwarz, rot.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100 % mit elektronisch gesteuertem Druckdichtheitsprüfung getestet.

DURCHDRUCK- UND TEMPERATURGRÄNZEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; bei anderen Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

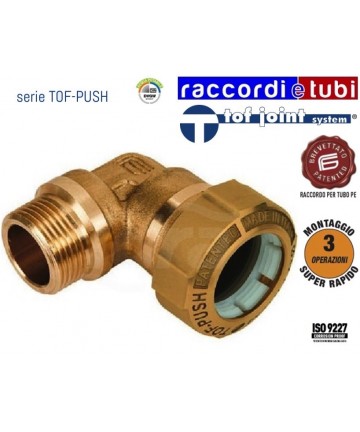

Fitting, das den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungsystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Form des Gummirings wird durch die besonderen Eigenschaften von Polyethylen und dessen Produktions-Technologie bestimmt.
Der konische Zylinder passt sich den Toleranzen des Rohres an, einschließlich der Ovalitäten, gewährleistet eine perfekte hydraulische Dichtung dank seiner proportionalen Festigkeit und wird zu einer gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner besonderen Form den Toleranzen des Rohres an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für PE 100-Rohre und Gasleitungen steht eine innere Verstärkung (Buchse) zur Verfügung, die das Rohr versteift. Das TOF PE-Fitting mit spezieller Verstärkungsbuchse ist geeignet für PE-X-Rohre.

Das TOF-Fitting ist gemäß der Norm EN1254-3 als A-Typ-Kompressionsverbindung klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

MESSINGSCHNELLVERBINDUNG FÜR EISENROHRt. E102 Push

KRONOS PUSH

BIGIUNTO

Die Schnellverbindungen Kronos Push von Effebi (Bovezzo, BS) sind für Reparaturen bei Renovierungen von zivilen Anlagen, in der Heizungs- und Wasserinstallation geeignet. Die Montage ist einfach und schnell, nur drei Schritte für hohe Sicherheit durch direkte Rohrmontage.

Das Dichtsystem mit zertifizierten konischen Dichtungen (aus NBR) ermöglicht die Kompensation von möglichen Unterdimensionierungen des Rohrdurchmessers. Die Schnellverbindung für Eisenrohre ist für die Verwendung mit Wasser und Gas geeignet.

Das Anschluss- und Verankerungssystem ist einfach und sofort, es entspricht der D.M. 06-04-2004, Nr. 174 und ist nach DVGW GAS und ACS zertifiziert.

Verfügbar in weiblicher, männlicher und gleitender Rohr-Rohr-Version, in den Größen 3/8 und 2", ist die Verbindung konzipiert und vollständig in Italien von Effebi Spa hergestellt.

Eigenschaften der Kronos Push Verbinder:

1. Gewinde UNI ISO 7/1
2. Hochsicherer Körper und schnelle, tiefe Einspeisung
3. Selbstanpassende kegelförmige Dichtung mit großem Kontaktbereich für WASSER und GAS
4. Patentierter Führungsring
5. Hohe Dichtung auf dem Rohr
6. Schnellverbundmontage des Rohrs mit Befestigungsring

DRUCK- UND TEMPERATURGRANZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; bei anderen Temperaturen beachten Sie die Reduzierung des PN gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als denen, die für den Schlauch zulässig sind.
Gewinde UNI ISO 7/1

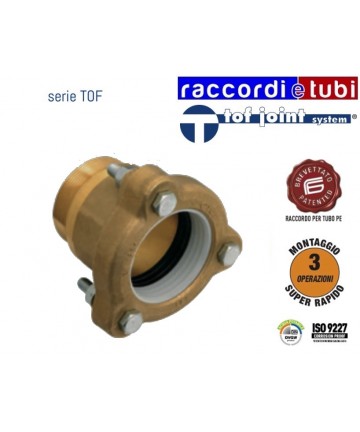

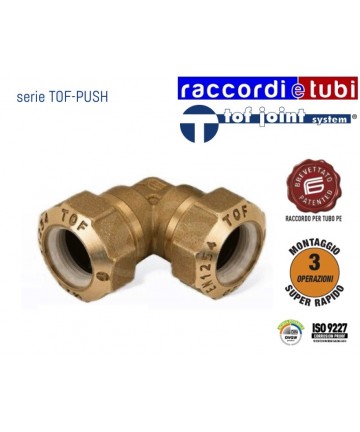

Verbindung, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, unkomplizierteste und sofortige. Es besteht nur aus zwei Elementen: einer trichterförmigen Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bedingt.
Der Kegel passt sich den Toleranzen des Schlauches an, einschließlich der Ovalisierungen, und gewährleistet einen perfekten hydraulischen Verschluss dank seines proportionalen Widerstands und wird zur gültigen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich dank seiner speziellen Konfiguration den Toleranzen des Schlauches an und gewährleistet einen perfekten Halt am Schlauch selbst. Für PE 100-Rohre und in Gasleitungen ist eine interne Verstärkung (Buchse) verfügbar, die das Rohr versteift. Der TOF PE-Anschluss mit spezieller Verstärkungsbuchse eignet sich für PE-X-Rohre.

Der TOF-Anschluss ist als A-Kompressionsverbindung gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

DRUCK- UND TEMPERATURGRANZEN
max. Temperatur: von 5°C bis 80°C
max. Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Verbindung nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Verbindungselement, das den Anschluss von Polyethylen-Rohren mit geringer oder hoher Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist am einfachsten und unmittelbarsten. Es besteht aus nur zwei Elementen: einer konisch geformten Gummidichtung und einem Verankerungsring (plastisch oder metallisch). Die spezielle Konfiguration des Gummirings ergibt sich aus den spezifischen Eigenschaften von Polyethylen und dessen Produktionstechnologie.
Der konische Teil passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Festigkeit und wird ein valides Gegenstück zum mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner speziellen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Fixierung am Rohr selbst. Für PE 100 Rohre und Gasleitungen ist eine interne Verstärkung (Röhre) verfügbar, die das Rohr versteift. Die TOF PE Verbindung mit einem speziellen Verstärkungsrohr eignet sich für PE-X Rohre.

Die TOF Verbindung ist gemäß der Norm EN1254-3 als A-Typ Kompressionsverbindung klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.

oberer Dichtung: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 PTFE-Reibungsarme konische Dichtungen
- Mittel- und Niederdruck.
1 O-Ring - Niederdruck.

Einsatzbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1. - 2. - 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit ATEX-Zertifikat verfügbar.
(ATEX-Richtlinie 94/9/CE Gruppe Kategorie 2).

Gewindeköpfe:
• serienmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Bet betätigungsorgan:
Hebel Aluminium, Flügel Aluminium, Hebel Stahl, quadratische Abdeckung, Straßenanschlussabdeckung, plombierbare Abdeckung, flügelversiegelbar. Verfügbare Farben: gelb.

Alle Ventile entsprechen der Richtlinie 97/23/CE und werden zu 100% mit elektronisch gesteuerten Druckprüfungen getestet.

oberer Sitz: 4 Dichtungen
1 PTFE-Ring - Hochdruck.
2 konische Antifriktionsdichtungen aus PTFE
- Mitteldruck und Niederdruck.
1 O-Ring - Niederdruck.

Anwendungsbereiche:
Die VENUS-Serie wird besonders für Gasverteilungsanlagen der 1., 2. und 3. Familie (EN 437) empfohlen.
*Auf Anfrage ist das Ventil mit einem ATEX-Zertifikat erhältlich.
(ATEX-Norm 94/9/EG Gruppe Kategorie 2).

Gewindeenden:
• Standardmäßig weiblich und männlich nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel, Aluminium-Schmetterventil,

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Stange: mit sicherem System und verstellbarem Druckring.
Seitenabdichtungen: hochresistentes, reines PTFE.
Obere Abdichtung: DSS4® Dynamic Sealing System (internationales Patent)
4 selbstregulierende konische PTFE-Gleitdichtungen mit dynamischer Dichtung
Ideales System für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit vollem Durchgang wird zur Umleitung des Flusses ohne Unterbrechung verwendet, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird für die Wasserverteilung, industrielle und ziviltechnische Heizungen, Wasser-, Hydraulik- und Pneumatiksysteme für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umleitventil verwendet.

Gewindeenden:
• Standard-Gewinde weiblich nach UNI ISO 7/1 (UNI EN 10226).

Bedienorgane:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch überwachten pneumatischen Dichtheitsprüfungen getestet.

DRUCK- UND TEMPERATURGRIESSEN
Max. Temperatur: von 5°C bis 80°C
Max. Druck: PN16 (20°C)
Das PN ist bei Raumtemperatur; für andere Temperaturen siehe PN-Reduktion gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie das Fitting nicht bei Temperaturen, die über den zulässigen Werten des Rohres liegen.
UNI ISO 7/1 Gewinde

Das Fitting ermöglicht den Anschluss von Rohren aus Polyethylen mit hoher oder niedriger Dichte.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und unmittelbarste. Es besteht nur aus zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die spezielle Konfiguration des Gummirings ist durch die besondere Eigenschaft des Polyethylens und seiner Produktionstechnologie bestimmt.
Der Konus passt sich den Toleranzen des Rohres an, einschließlich der Ovalisierungen, garantiert eine perfekte hydraulische Abdichtung dank seiner proportionalen Widerstandsfähigkeit und wird zu einer stabilen Unterstützung für den mechanischen Dichtungsring. Der mechanische Dichtungsring passt sich aufgrund seiner besonderen Konfiguration den Toleranzen des Rohres an und sorgt für eine perfekte Verriegelung am Rohr selbst. Für PE 100 Rohrleitungen und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Das TOF PE Fitting mit entsprechender Verstärkungsbuchse ist für PE-X Rohre geeignet.

Das TOF Fitting ist als Kompressionsverbindung des Typs A klassifiziert, gemäß der Norm EN1254-3. Die Gewinde entsprechen UNI ISO 7/1.

TECHNISCHE MERKMALE:

Temperaturgrenzen: für Medien von -10°C bis 100°C
Druckgrenzen: für Medien bis maximal 10 bar

SPEZIFISCHE MERKMALE:

Durchgang: gesamt.
Spindel: mit Sicherheitssystem und verstellbarem Stopfen.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patentanmeldung)
4 selbstregulierende PTFE-Konusse für dynamische Dichtungen
Ideal für Anwendungen mit hoher Zykluszahl, Hoch- und Niederdruck.

Verwendungsbereiche:
Die DELTA-Serie mit drei Wegen und Gesamt-Durchgang wird verwendet, um den Fluss ohne Stopp abzuleiten, und die Bedienung erfolgt wie bei einem normalen Ventil.
Sie wird zur Verteilung von Wasser, in der industriellen und zivilen Heizung, in Wasser-, Hydraulik- und Pneumatik-Anlagen für nicht aggressive Medien eingesetzt.
Sie wird als Umleitungsventil verwendet.

Gewindebereiche:
• serienmäßig mit weiblichen Anschlüssen nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Hebel aus Aluminium.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit elektronisch gesteuerten Pneumatik-Dichtheitsprüfungen getestet.

TECHNISCHE EIGENSCHAFTEN:

Temperaturgrenzen: für Flüssigkeiten von -10°C bis 100°C
Druckgrenzen: für Flüssigkeiten bis maximal 10 bar

SPEZIFISCHE EIGENSCHAFTEN:

Durchgang: gesamt.
Stangen: mit einem Sicherheits-System für regulierbare Packung.
Seiten-Dichtungen: hochbeständiges PTFE.
Oberdichtung: DSS4® Dynamic Sealing System (internationale Patente)
4 konische reibungsarme Dichtungen aus PTFE mit automatischer Regelung für dynamische Dichtheit
Ideales System für Anwendungen mit hoher Zyklenzahl, Hoch- und Niederdruck.

Einsatzgebiete:
Die DELTA-Serie mit drei Wegen und vollem Durchgang wird verwendet, um den Fluss ohne Unterbrechung umzuleiten, und die Steuerung erfolgt wie bei einem normalen Ventil.
Sie wird zur Wasserversorgung, industrieller und zivilen Heizung, Wasser-, Hydraulik- und Pneumatiksystemen für nicht aggressive Flüssigkeiten eingesetzt.
Sie wird als Umstellventil verwendet.

Gewindeenden:
• serienmäßig mit weiblichen Gewinden nach UNI ISO 7/1 (UNI EN 10226).

Betätigungselemente:
Aluminiumhebel.
Verfügbare Farben: schwarz.

Alle Ventile entsprechen der Richtlinie 97/23/EG und werden zu 100% mit einem elektronisch gesteuerten pneumatischen Dichtheitsprüfung getestet.

DRUCK- UND TEMPERATURGRÄNZEN
Maximale Temperatur: von 5°C bis 80°C
Maximaler Druck: PN16 (20°C)
Der PN gilt bei Raumtemperatur; für andere Temperaturen siehe Druckreduzierung gemäß EN12201 - 1 Anhang A.
Hinweis: Verwenden Sie die Muffe nicht bei höheren Temperaturen als für das Rohr zulässig.
Gewinde UNI ISO 7/1

Muffe, die den Anschluss von Polyethylenrohren mit hoher oder niedriger Dichte ermöglicht.
Das Verankerungs- und Verbindungssystem ist das einfachste, leichteste und sofortigste. Es besteht aus nur zwei Elementen: einer konischen Gummidichtung und einem Verankerungsring (aus Kunststoff oder Metall). Die besondere Konfiguration des Gummirings ist durch die besonderen Eigenschaften des Polyethylens und seiner Produktionstechnologie bestimmt.
Der Kegel passt sich den Toleranzen des Rohrs an, einschließlich der Ovalisierungen, und gewährleistet eine perfekte hydraulische Dichtheit dank seiner proportionalen Widerstandsfähigkeit und wird zu einer validen Unterstützung des mechanischen Dichtelements. Das mechanische Dichtelement passt sich dank seiner besonderen Konfiguration den Toleranzen des Rohrs an und gewährleistet eine perfekte Verriegelung am Rohr selbst. Für Rohre aus PE 100 und Gasleitungen ist eine innere Verstärkung (Buchse) erhältlich, die das Rohr versteift. Die TOF PE Muffe mit spezieller Verstärkungsbuchse ist für PE-X Rohre geeignet.

Die TOF Muffe ist als Kompressionsfitting Typ A gemäß der Norm EN1254-3 klassifiziert. Die Gewinde entsprechen UNI ISO 7/1.
