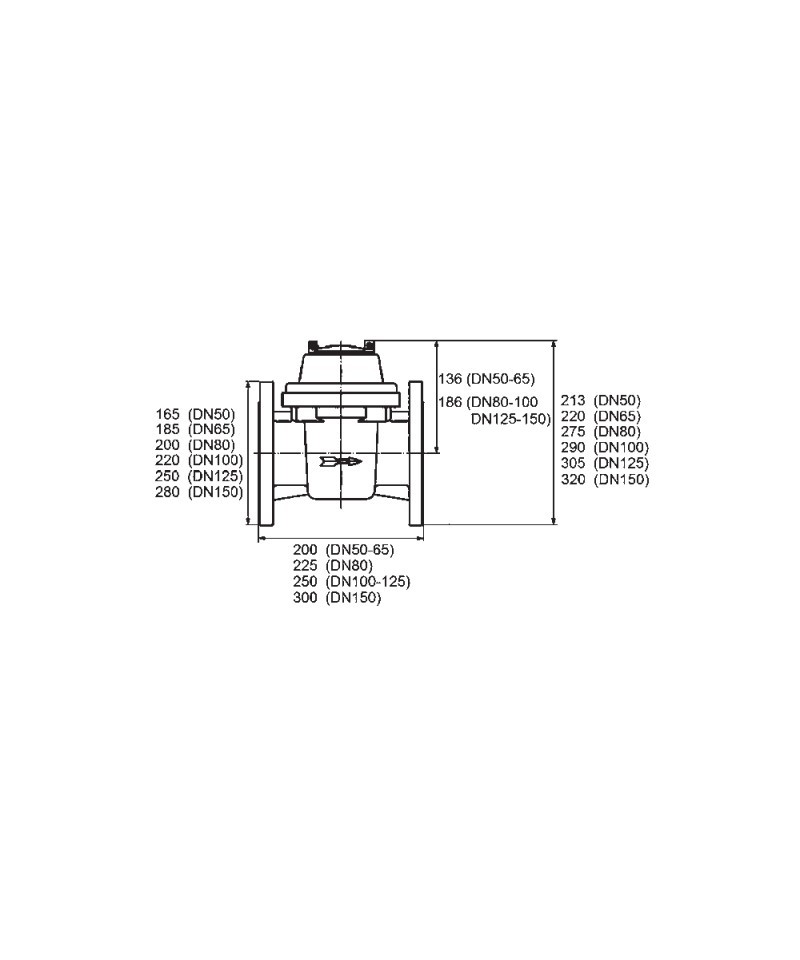

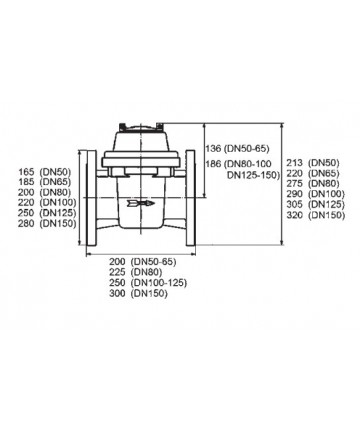

WOLTMANN ZÄHLER FÜR KALTWASSER PN16 DN 65 L.200 mm

Beschreibung Der Abscheider Serie CA9C besteht aus einem Rückschlagventil stromaufwärts und einem stromabwärts, die eine zentrale Kammer (sogenannte "Zone mit reduziertem Druck") trennen, die mit einem Entlastungsventil ausgestattet ist, das sich öffnet, wenn ein Rückfluss oder eine Siphonierung auftritt.

Abscheider für nicht steuerbare Zonen mit unterschiedlichen Drücken, mit integriertem Filter. Einfach und effektiv zur Verhinderung von Siphonierungen und zur Vermeidung der Kontamination der Trinkwasserzufuhrleitung. (Flüssigkeiten der Klasse 3). Entwickelt für kleine Anschlüsse DN 1/2" und 3/4" an der Trinkwasserzufuhrleitung und für Heizungsanlagen mit einer Leistung von > 45 kW. Eingang: FF. Gehäuse: zinkfreies Messing (DZR). Federn: Edelstahl. Dichtungen: Gummi. Entlüftungstrichter: Kunststoff. Anschluss an den Trichter: Ø 40. Max. Betriebsdruck: 10 bar. Max. Betriebstemperatur: 65 °C. Schutz: CA. Konformität: EN1717. Zulassungen: BELGAQUA, KIWA, SVGW, NF, WRAS. C

STATISCHE AUSGLEICHSVENTIL IDROSET-CF S SIZE DN15 1/2

Warum ein ausgewogenes System? iDROSET® Serie CF Der Ausgleich einer Heizungsanlage garantiert eine korrekte Wärmeverteilung im System und gewährleistet den gewünschten Komfort in einem Raum oder einer Wohnung. Der hydraulische Ausgleich einer Heizungs- und Klimaanlage wird von lokalen und europäischen Vorschriften als Schlüsselfaktor für die Energieeinsparung empfohlen. Ausgewogene Systeme ermöglichen es den Menschen, die gewünschte Temperatur und das Wohlbefinden zu erhalten, vermeiden, dass die Pumpen unter suboptimalen Bedingungen arbeiten, und reduzieren unangenehme Geräusche aufgrund der Flüssigkeitsgeschwindigkeit. Das neue Watts-Ventil erfüllt all diese Anforderungen einfach und schnell.

Der Messingkörper bietet eine höhere Präzision und Stabilität über die Zeit, da er weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtungen aus EPDM, Anschluss für das Manometer auf beiden Seiten. Druckminderer, der für seine Präzision im Downstream bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Edelstahlfilter mit breiter Maschenweite von 1000 μm, Filterbecher aus Messing. In horizontaler Position ermöglicht er eine schnelle Reinigung, ohne dass das Mechanismus beeinflusst werden muss. Komplett mit Messingverbindungen. Kann in jeder Position installiert werden.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenn-Druck: 2500 kPa (25 bar)

Eigenschaften

• DVGW-zertifiziert; WRAS-Zertifikat gemäß BSEN1567
• Bereich von 1,5 bis 6 Bar
• Tmax 40°C
• Pmax 25 Bar
• Transparente Filtertasse - Maschenweite 0,16 mm
• Ausgewogenes Einzelsitz-Druckmindererventil
• Zulassung für niedrige Wassergehalte, Gruppe 1, ohne Einschränkungen bis zu 1 1/4"
• Ausgangsdruck verstellbar mit Mutter
• Eingestellter Druck auf der Skala angezeigt
• Regulierfeder nicht im Kontakt mit Trinkwasser
• Verschluss aus hochwertigem synthetischem Material, leicht zu ersetzen
• Integrierter Feinstfilter aus Edelstahl
• Leicht umwandelbar in einen Rückspülfilter (FN09S)
• Erweiterbar mit Rückschlagventil (RV277)
• Druckausgleich am Eingang - Eingangsdruckschwankungen beeinflussen den Ausgangsdruck nicht
• inService: Geplante Wartung ohne Demontage des Druckminderers aus der Rohrleitung
• Zuverlässig und erprobt in Millionen von Anwendungen.

Konstruktion

Der Druckminderer umfasst

• Körper mit Druckanschlüssen auf beiden Seiten für Manometer mit G 1/4"-Anschluss
• Gewindeverbindungen mit Anschlussstücken (Versionen A&B)
• Verschluss mit Membran und Sitz
  Feinstfilter für kleine Verunreinigungen, mit einer Maschenweite von 0,16 mm
• Federhaube mit Einstellmutter und Skala
• Filtertasse für Regulierung

Materialien

• Körper: aus zinkbeständigem Messing
• Anschlussstücke: Gewindeverbindungen aus Messing
• Verschluss: aus hochwertigem synthetischem Material
• Integrierter Feinstfilter: aus Edelstahl
• Federhaube und Einstellmutter: aus hochwertigem synthetischem Material
• Filtertasse: transparent oder aus Messing
• Membran: aus mit Fasern verstärktem NBR
• Dichtungen: aus NBR
• Feder aus Stahl: aus mit Fasern verstärktem NBR
• FÜR WEITERE INFOS SEHE PDF-ANHANG

ART.143MM MIT ANSCHLÜSSEN

Pistonbetrieb mit kompensierter Sitz.
Gewindeverbindungen weiblich/weiblich.
Körper aus vernickeltem Messing.
Minimal- und Maximalbetriebstemperatur: 0°C, 80°C.
Maximaler Eingangsdruck: 25 bar.
Ausgangsdruck:
1/2” – 3/4” – 1”: einstellbar zwischen 1 und 5,5 bar.
von 1”1/4 bis 4”: einstellbar zwischen 1 und 6 bar.
Werkseitige Voreinstellung auf 3 bar.
Manometeranschlüsse 1/4” auf beiden Seiten zur Überwachung des Ausgangsdrucks.
Gewindeverbindungen ISO 228 (entspricht DIN EN ISO 228 und BS EN ISO 228).
Auch erhältlich mit amerikanischem NPT-Gewinde in den Größen 2”1/2 – 3” – 4”.
NF-zertifiziert in den Größen 1/2″ und 3/4″

TECHNISCHE EIGENSCHAFTEN Eingangsanschluss (Buchse): Ø1/2” M Ausgangsanschluss: Ø1/2” F Manometeranschluss: Ø1/4” F Maximale Betriebstemperatur: 85°C Minimale Betriebstemperatur: 5°C Maximale Druckvorlage: 10 bar Kalibrierungsdruck: 0,5 ÷ 4 bar Gehäuseventil, Stange, Verschluss und interne Teile: Messing CW617N und CB753S Feder: Stahl AISI302 Membranregler: NBR Rückschlagventil: Differenzdruck 0,02 bar Dichtung OR: EPDM Filter: 450 µm Regulierungsgriff des Absperrventils: ABS

Das Gehäuse aus Bronze bietet eine höhere Genauigkeit und Stabilität im Laufe der Zeit, da es weniger korrosionsanfällig ist. Zylindrischer Schieber und Sitz aus rostfreiem Stahl, Membran und Dichtung des Ventils aus EPDM, Anschluss für das Manometer an beiden Seiten. Druckminderer, der für seine Genauigkeit im Nachlauf bekannt ist, dank der drei Zylinder, die eine ausgewogene Bewegung in allen Situationen ermöglichen. Filter aus Edelstahl mit grober Maschenweite von 1000 μm, Filtertasse aus Bronze. In horizontaler Position ermöglicht eine schnelle Reinigung, ohne das Mechanismus zu betreten. Komplett mit Messinganschlüssen. In jeder Position installierbar.

Temperatur: max. 70°C

Werkseinstellung: 400 kPa (4 bar) Sekundärdruck: 200 - 600 kPa (2 - 6 bar) Nenndruck: 2500 kPa (25 bar)

Installation sowohl horizontal als auch vertikal. Ziffernblatt mit geschützten Rollen, mit einem Ablesebereich, der keinen Kontakt mit Wasser hat. Nennpressung 16 bar. Maximale Betriebstemperatur 50°C. Verpackung komplett mit Anschlüssen. Nicht vorbereitet für Impulsgeber. Entspricht den europäischen Normen EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Nutzung mit Trinkwasser DM 6/4/2004 Nr.174. Auf Anfrage: Impulsgeber-Version P = 1-10 lt.

Installation sowohl horizontal als auch vertikal. Trockenzifferblatt mit 8 Rollentransmission und das Ablesebereich ist nicht mit dem Wasser in Kontakt (trockenkammer). Nennpressung 16 bar. Maximale Betriebstemperatur: 90°C. Komplett mit Fittings verpackt. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174. Auf Anfrage: Version mit Impulsgeber P = 10 lt. Auf Anfrage: Version für Funk 868 MHz (EN 13757) OMS.

Nur horizontale Installation. Geschütztes Rollenzifferblatt, mit einem Lesebereich, der nicht mit Wasser in Kontakt kommt (trockene Kammer). Nennüberdruck 16 bar. max. Betriebstemperatur 50°C. Komplett verpackt mit Anschlussstücken. Nicht vorgesehen für Impulsgeber. Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung für die Verwendung mit Trinkwasser DM 6/4/2004 n.174. Auf Anfrage: Impulsgeber P = 1-10-100 lt. Auf Anfrage: Version für 868 MHz Funk vorbereitet (EN 13757) OMS.

Horizontale oder vertikale oder geneigte Installation. Herausnehmbar. Bewegungstransmission durch magnetische Kupplung. Nenndruck 10/16 bar. Maximale Betriebstemperatur 50°C. Vorbereitet für 2 Impulsarten (eine induktiv, eine Reed-Schalter), zur Installation des Impulsgebers ohne Beeinträchtigung der Abdichtung. Impulsgeber-Vorbereitung: 1 Impuls=100 Liter (von DN 50:125), 1 Impuls=1.000 Liter (von DN 150:200). Entspricht der Europäischen Norm EN 14154, Richtlinie 2004/22/EG (MID), Zertifizierung zur Verwendung mit Trinkwasser DM 6/4/2004 Nr. 174.

Reed-Schalter Impulsgeber

11 BIS RC

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung:

• GARANTIERTER DRUCK ZULETZT 25 bar θ 80°C
• Regulierbereich nach dem Druck: von 1 bis 5,5 bar (Wert indikativ gemäß der Norm EN 1567)
• Mit der Montage einer Kompensationsfeder (RC) sind Regelungen ab 0,5 bar möglich.
• Mit 1/4''-Verschluss an jeder Seite, der die Montage eines Manometers ermöglicht
• Einstellung: vorkonfiguriert auf 3 bar geliefert
• KÖRPER: Bronze
• SITZ: Edelstahl DN 15 und 20
• Doppelt genäht

Die Druckreduzierventile Desbordes 11BIS und 11BIS RC sind mit einem Gehäuse aus Bronze ausgestattet, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Wenn sie mit inerten Gasen (Druckluft, neutrale Gase) verwendet werden, können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu diesen Anwendungen. Druckreduzierventile Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) stellen keine Garantie für die Verwendung dar. Daher ist es erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Benutzerhandbuch bei unseren Vertriebsbüros an.

Beschreibung

Patentierter Membrandruckminderer mit ausgeglichener Sitz, mit Regelknopf zur Einstellung des Ausgangsdrucks und externer Graduierung zur einfacher Ablesung des Einstellungsdrucks. Komplett mit Anschlussstücken. Gehäuse aus CW617N Messing, gegossen und sandgestrahlt. Filterkartusche aus Edelstahl.
Mit Manometer M3A-ABS50 (Skala 0÷6 bar).

11 BIS

Wasserversorgung für individuelle Wohnungen und Villen

Beschreibung :

• EINGANGSDRUCK GARANTIERT 25 bar θ 80°C
• Regulierbereich am Ausgang: von 1 bis 5,5 bar (angegeben gemäß Norm EN 1567)
• Mit Montage einer Ausgleichsfeder (RC) sind Regelungen am Ausgang ab 0,5 bar möglich.
• Mit 1/4'' Verschluss auf jeder Seite, der die Montage eines Manometers ermöglicht
• Regulierung: voreingestellt auf 3 bar geliefert
• KÖRPER: Messing
• SITZ: Edelstahl DN 15 und 20
• Gewinde doppelt weiblich

Die Druckreduzierer Desbordes 11BIS und 11BIS RC sind aus Messing gefertigt, unempfindlich gegen Kalk und Verunreinigungen im Wasser und benötigen keine Wartung. Bei Verwendung mit inerten Gasen (Druckluft, neutrale Gase) können sie sowohl als Regler als auch als Druckreduzierer fungieren. Wenden Sie sich an das Unternehmen für weitere Informationen zu solchen Anwendungen. Druckreduzierer Desbordes 11BIS und 11BIS RC Wichtig: Die angegebenen Temperatur- und Druckwerte für die verschiedenen Flüssigkeitskategorien (L1/L2/G1/G2) gelten nicht als Gebrauchsgarantie. Es ist daher erforderlich, die Verwendung des Produkts unter bestimmten Betriebsbedingungen mit Unterstützung unseres technischen Büros zu validieren. Fordern Sie das Handbuch bei unseren Vertriebsbüros an.
