Artikel der Marke BRV BONETTI

Kollektor HV 60/90

Isolierter Verteilkollektor für hydraulische Module:

• Isolation in PPE;

• seitlicher Anschluss 1/2" weiblich für Zubehör;

• Modulabstand: 90 mm;

• Anschlussabstand zum Primärkreis: 125 mm.

Bis zu 50 kW (bei t 20 K). Bis zu 2 m3/h - Max. 6 bar.

Hydraulischer Separator HW 80/125

Isolierter hydraulischer Separator für Leistungen bis zu 165 kW, der vor dem Verteilersammelbehälter HV 80 angeschlossen werden muss. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und ermöglicht eine größere Volumenzirkulation im Sammelbehälter im Vergleich zu dem, was in den Kessel zirkuliert. Besonders empfohlen in Kombination mit Kondensationskesseln. Tatsächlich gewährleistet eine korrekte Einstellung des Kesselumwälzers eine niedrige Rücklauftemperatur (immer unter 57 °C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.

Maximaler Durchfluss bis zu 7,25 m3/h - Max 6 bar.
Isolierbox-Abmessungen: 152x152 mm.

Oberer Anschluss 1”1/4 männlich für Sicherheitsgruppe.
Anschlüsse 1/2” weiblich für Ablauf (unten) und Temperatursensor (seitlich).

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist analog zu

Modell M2 MIX33 mit der Ergänzung einer Vorrichtung

zum Einbau eines Energiekostenmessgeräts

von Qn 2,5 (3/4”) DN20.

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator, der vor dem Kollektor zu verbinden ist. Dieses Gerät ermöglicht es, den Primärkreislauf vom Sekundärkreis hydraulisch zu trennen und erlaubt einen größeren Volumenfluss am Kollektor im Vergleich zum was in der Heizung zirkuliert. Besonders empfohlen in Verbindung mit Kesselheizungen. Tatsächlich garantiert es bei einer korrekten Regelung des Heizkreiselpumpen eine niedrige Rücklauftemperatur (immer unter 57 °C, Kondensationstemperatur von Wasserdampf im Erdgas), wodurch die Effizienz der Anlage erhöht wird.
Unterer Anschluss 1/2” weiblich für Kesselsonde.

Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

HW 60/125 1” für Durchflussraten bis zu 2 m3/h - Code: HW60/125-04

Anschluss an den Kollektor: 1” männlich, Achsenabstand 125 mm
Anschluss an den Kessel: 1” weiblich, Achsenabstand 250 mm

Hydraulikseparator der Serie HW 60

Hydraulikseparator HW 60/125

Isolierter Hydraulikseparator zum Anschluss vor dem Verteiler. Dieses Gerät ermöglicht die hydraulische Trennung des Primärkreises vom Sekundärkreis und sorgt für eine höhere Volumenströmung am Verteiler im Vergleich zu dem, was in der Therme zirkuliert. Besonders empfehlenswert in Verbindung mit Brennwertkesseln. Mit einer korrekten Regelung des Umwälzpumpen der Therme garantiert es eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur des Wasserdampfs im Erdgas) und erhöht die Effizienz der Anlage.
Untere Anschluss 1/2” weiblich für die Therme.

Abmessungen des isolierenden Boxabschnitts: 110 x 110 mm.

HW 60/125 1”1/4 für Durchflussraten bis zu 3 m3/h - Code: HW60/125-05
Anschluss an den Verteiler: 1”1/4 männlich, Abstand 125 mm
Anschluss an die Therme: 1”1/4 weiblich, Abstand 250 mm

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis zu 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des isolierenden Gehäuses: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den Hydraulikseparator cod. HW60/125-04 mit 1” männlich gewinde (Abstand 125 mm); für den Anschluss verwenden Sie 2 Sätze cod. 04629SET (1”).

G21

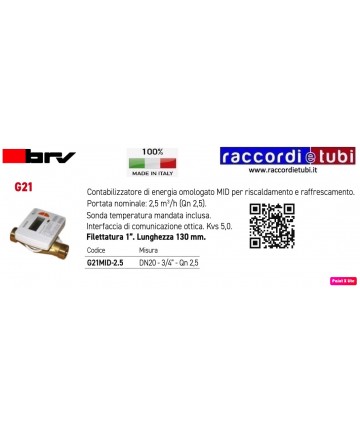

Zulässiger MID-Energiezähler für Heizung und Kühlung. Nennleistung: 2,5 m3/h (Qn 2,5).

Inklusive Rücklauftemperatursonde.

Optische Kommunikationsschnittstelle. Kvs 5,0.

Gewinde 1”. Länge 130 mm.

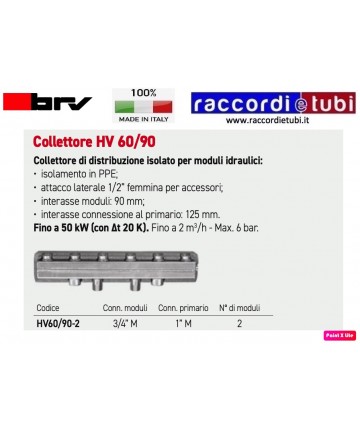

Kollektor HV 60/90

Isolierter Verteilungskoordinator für hydraulische Module:

• Isolierung in PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• Abstand der Module: 90 mm;

• Abstand der Verbindung zur Primärseite: 125 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

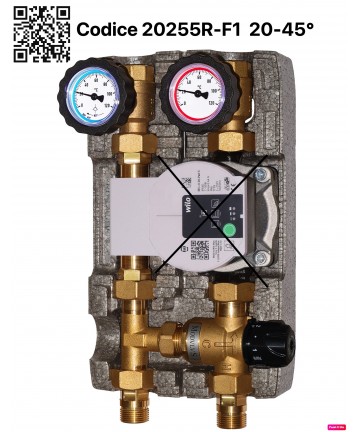

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil und fest eingestelltem Mischpunkt

für Heizungsanlagen, für Umwälzpumpen DN20 3/4” (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximaler Durchfluss von 1000 l/h (mit einer Pumpe mit 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Verteiler: drehbarer Anschluss 3/4” männlich.

Anschluss zur Nutzung: 3/4” weiblich.

M2 FIX3

Hydraulisches Modul mit 2-Wege-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN20 3/4" (130 mm).

• Isoliergehäuse aus EPP (180x302x142 mm);

• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar, deaktivierbar;

• Abstand 90 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 9 kW (mit !t 8 K).

Maximale Durchflussmenge von 1000 l/h (mit einem Zirkulator von 8 m Förderhöhe).

Kvs-Wert: 1,9.

Anschluss an den Kollektor: drehbarer Stift 3/4" männlich.

Anschluss zur Nutzung: 3/4" weiblich.

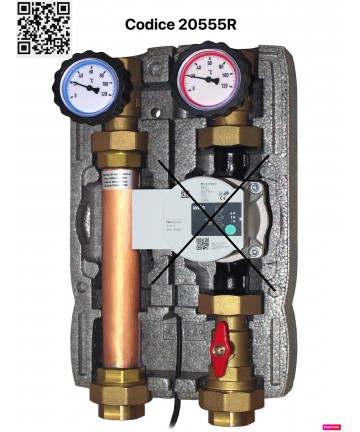

M2

Direktes 2-Wege-Hydraulikmodul für Heizungs- und Kühlanlagen,

für Zirkulatoren DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis zu 111 kW (mit !t 20 K).

Maximale Durchflussrate von 4800 l/h (mit einer Förderhöhe von 8 m).

Kvs-Wert: 21,0.

Anschlüsse: 1”1/4 weiblich

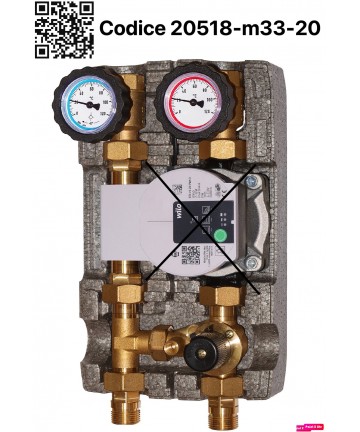

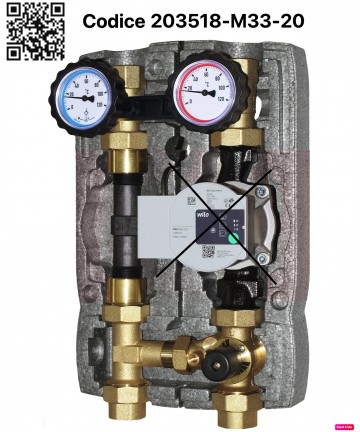

M2 MIX33

Hydraulisches Modul mit 2-Wege-Mischventil und 3-Wege-Mischventil für

Heiz- und Kühlsysteme, für Zirkulationspumpen DN25 1” (180 mm).

• Isoliergehäuse aus EPP (250x380x170 mm);

• 3-Wege-Mischventil mit integriertem einstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar, abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 38 kW (mit !t 15 K).

Maximale Durchflussrate von 2200 l/h (mit einer Pumpe mit einer Druckhöhe von 8 m).

Kvs-Wert: 7,0.

Anschlüsse: 1” Weiblich

Kollektor HV 60/125 (2 m3/h - 50 kW). Für 2 und 3 Module DN25.

Isolierter Verteilungskollektor für Leistungen bis 50 kW (mit Temperaturdifferenz ΔT = 20 K im Primärkreis).

Maximaler Durchfluss bis zu 2 m3/h - Max. 6 bar.
Abmessungen des Isolierboxabschnitts: 110 x 110 mm.

Anschlüsse an die Module: 1” männlich, Abstand 125 mm (Schritt 250 mm).

Anschluss an den hydraulischen Separator cod. HW60/125-04 mit 1” männlichem Gewinde (Abstand 125 mm); zur Verbindung verwenden Sie Nr. 2 Sets cod. 04629SET (1”).

M2 MIX33 Energie

Das hydraulische Modul M2 MIX33 Energie ist

analog zum Modell M2 MIX33 mit der Ergänzung

der Vorrichtung zum Einbau eines

Energiezählers Qn 2,5 (3/4") DN20

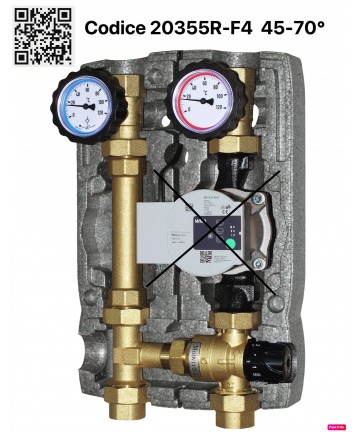

M2 FIX3

Hydraulikmodul mit 2-Weg-Mischventil mit festem Mischpunkt

für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).

• EPP-Isoliergehäuse (250x380x170 mm);

• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Innengewinde

M2 FIX3

Hydraulikmodul gemischt mit 2 Wegen und festes Mischventil

für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• einstellbares thermostatgesteuertes Mischventil, 20-45°C oder 45-70°C;

• Thermometer mit Skala 0°÷120°C;

• integriertes Rückschlagventil 20 mbar abschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen bis zu 14 kW (mit !t 8 K).

Maximale Durchflussmenge von 1500 l/h (mit einer Pumpe mit einer Überhöhung von 8 m).

Kvs-Wert: 3,3.

Anschlüsse: 1” Weiblich

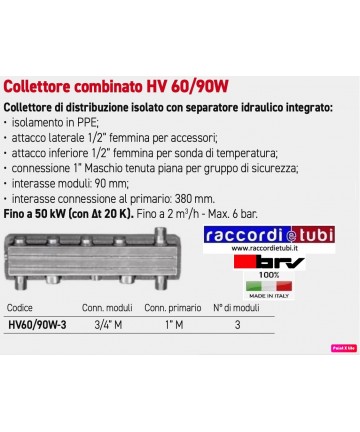

Kombinierter Verteiler HV 60/90W

Isolierter Verteilers mit integriertem hydraulischen Separator:

• Isolierung aus PPE;

• seitlicher Anschluss 1/2” weiblich für Zubehör;

• unterer Anschluss 1/2” weiblich für Temperaturfühler;

• Anschluss 1” männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zum Primäranschluss: 380 mm.

Bis zu 50 kW (mit ! t 20 K). Bis zu 2 m3/h - Max. 6 bar.

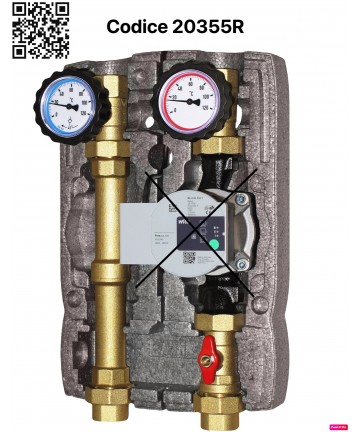

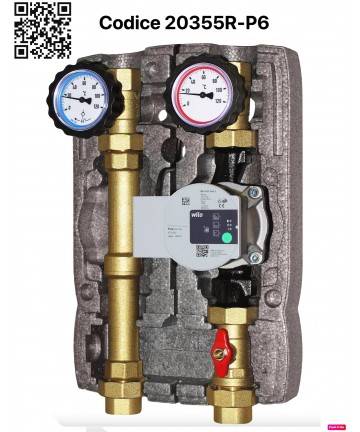

M2

direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,

für Zirkulatoren DN25 1” (180 mm).

• Isolierbox aus EPP (250x380x170 mm);

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagklappe 20 mbar, ausschaltbar;

• Abstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).

Für Leistungen bis 50 kW (mit !t 20 K).

Maximaler Durchfluss von 2150 l/h (mit einem Zirkulator mit einer Förderhöhe von 6 m).

Kvs-Wert: 8,0.

Anschlüsse: 1” Weiblich

M2 DN32 | Hydraulischer Separator HW80/570-07 – 7,26 m3/h - 165 kW

Hydraulischer Separator MODVLVS HW80/570-07 isoliert zum Anschluss vor dem Verteiler, um den primären Kreislauf vom sekundären hydraulisch zu trennen, was eine größere volumetrische Zirkulation im Verteiler im Vergleich zu dem, was in den Kessel zirkuliert, ermöglicht. Besonders empfohlen in Kombination mit Brennwertkesseln, da er aufgrund der besseren Regelung des Kesselumlaufers eine niedrige Rücklauftemperatur (immer unter 57°C, der Kondensationstemperatur von Wasserdampf im Erdgasmethan) gewährleistet und die Effizienz der Anlage erhöht. Der Separator muss senkrecht installiert werden und hat seitliche Anschlüsse von 2” M für den Verteiler und den Kessel, einen Anschlusspunkt für den Sensor von ½” F, einen von ½” F zum Abfluss, einen oberen für die Sicherheitsgruppe von 1” ¼ M und ist geeignet für Durchflüsse bis zu 7,25 m3/h.

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist ähnlich dem Modell M2 FIX3 mit einem zusätzlichen

einem Überdruckausgleichs-Bypassventil (0-0,5 bar).

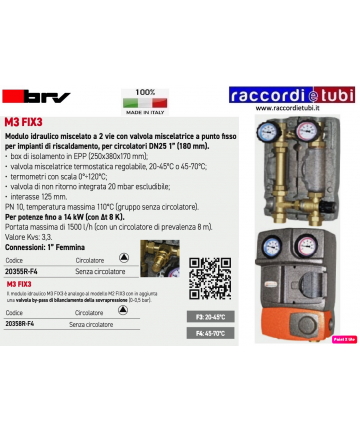

M3 FIX3

Das Hydraulikmodul M3 FIX3 ist analog zum Modell M2 FIX3 mit zusätzlichem

einem Druckausgleichsventil zur Regelung des Überdrucks (0-0,5 bar).

Kombinierbarer Kollektor HV 60/90W

Isolierter Verteilkollektor mit integriertem hydraulischen Separator:

• Isolation in PPE;

• seitlicher Anschluß 1/2” Weiblich für Zubehör;

• unterer Anschluß 1/2” Weiblich für Temperatursensor;

• Verbindung 1” Männlich mit flacher Dichtung für Sicherheitsgruppe;

• Modulabstand: 90 mm;

• Abstand zur Verbindung zum Primärkreis: 380 mm.

Bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.

M2 MIX33

Hydraulikmodul gemischter 2-Wege mit Mischventilund 3-Wege für Anlagen

zur Heizung und Kühlung, für Umwälzpumpen DN32 1”1/4 (180 mm).

• Isoliergehäuse aus EPP (250x400x170 mm);

• 3-Wege-Mischventil mit integriertem verstellbarem Bypass;

• Thermometer mit Skala 0°÷120°C;

• integrierte Rückschlagventil 20 mbar;

• Achsabstand 125 mm.

PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).

Für Leistungen von bis zu 76 kW (mit !t 15 K).

Maximaler Durchfluss von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).

Kvs-Wert: 16,0.

Anschlüsse: 1”1/4 Weiblich
