79 Artikel gefunden

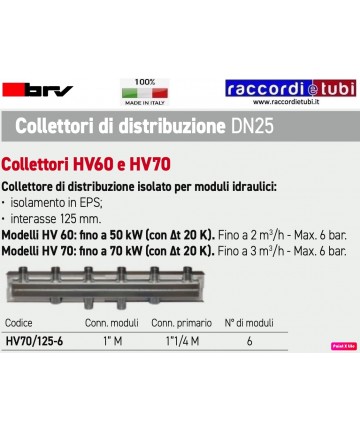

Kollektoren HV60 und HV70
Isolierter Verteilerkollektor für hydraulische Module:
• EPS-Isolierung;
• Achsenabstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.

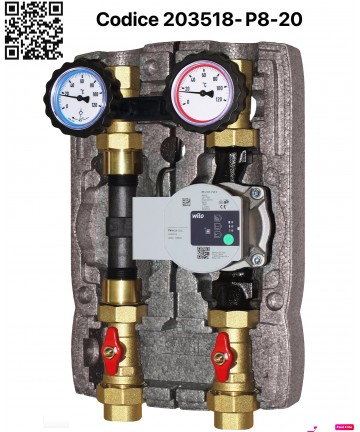

M2
Hydraulisches Modul mit 2-Wege-Aussparung für Heiz- und Kühlsysteme,
für Umwälzpumpen DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar ausschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis zu 50 kW (mit !t 20 K).
Maximaler Durchfluss von 2150 l/h (mit einer Pumpe mit 6 m Förderhöhe).
Kvs-Wert: 8,0.
Anschlüsse: 1" Weiblich

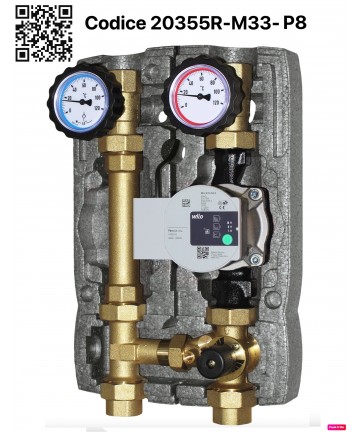

M2 MIX33
Hydraulikmodul mit 2-Wege-Mischventil und 3-Wege-Mischer für
Heiz- und Kühlsysteme, für Zirkulatoren DN25 1“ (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;
• Thermometer mit Skala 0°÷120°C;
• Integriertes Rückschlagventil 20 mbar aussschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).
Kvs-Wert: 7,0.
Anschlüsse: 1“ Weiblich

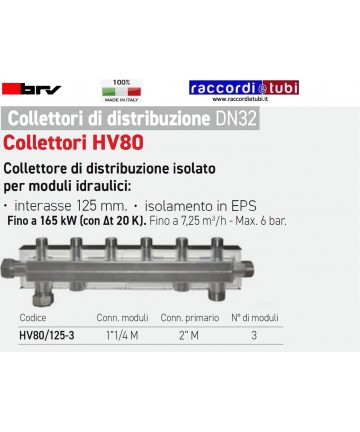

HV80 Sammler
Isolierter Verteilungssammler für hydraulische Module:
• Isolierung aus EPS;
• Abstand 125 mm.
Bis zu 165 kW (mit !t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteilungssammler für Heizungsanlagen aus elektrisch geschweißtem und verzinktem Rohr. Die Produktlinie ist in drei verschiedene Größen unterteilt:
DN20: Wärmedämmung aus EPP. Druckprüfung 12 bar. Abstand für den Anschluss ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS nach DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35 mm) und Schutzgehäuse aus verzinktem Blech (DN25: Dicke 0,55 mm; DN32: Dicke 0,8 mm). Druckprüfung 12 bar.
Anschlussabstand ModvlvS: 125 mm.
Die Produktlinie für DN20 sieht den Einsatz von ModvlvS DN20 von 3/4” vor.Die Produktlinie für DN25 sieht die Kombination mit ModvlvS von 1” vor, während die DN32-Serie für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter können auch Gruppen von 1" auf DN32-Sammler und umgekehrt installiert werden, falls erforderlich, um die Anforderungen der Anlageneffizienz zu erfüllen.
HW-Serie
THERMISCHE FLYWHEEL FÜR INSTALLATIONEN
WARM-!KALT MIT WÄRMEPUMPE
Thermisches Flywheel für hydraulische Module
Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen konzipiert.
In Installationen mit Wärmepumpe dient es als Schnittstelle
hydraulisch und erfüllt die Funktion der Speicherung. Es ermöglicht, die Anzahl der
Starts und Stopps der Außeneinheit der Wärmepumpe zu begrenzen.
Das thermische Flywheel BRV ModvlvS HW ist für die Installation von
zwei BRV ModvlvS-Einheiten vorgesehen. Es kann horizontal installiert werden, um eine schnelle
Verbindung der Primärseite zur Wärmepumpe und der Sekundärseite
zum Endverbraucher, zum Beispiel Ventil-Konvektoren oder Paneelen
Strahlung, durch hydraulische Module.
Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,
als häufigste Ausführung. Bei dieser Art der Installation ist es erforderlich, auf der Sekundärseite einen Kollektor zu montieren, falls zwei oder mehr Zonen über hydraulische Module gesteuert werden sollen. Daher muss es notwendig sein, die beiden nicht verwendeten Anschlüsse abzudichten.
Die vertikale Installation des thermischen Flywheels ist komplexer in Bezug auf die Rohre und erfordert den Einsatz eines Kollektors.
Dies führt zu höheren Installationskosten und einer größeren Anzahl
von Verbindungen im Vergleich zur horizontalen Installation.
HW-Serie
THERMISCHER FLYWHEEL FÜR INSTALLATIONEN
WARM-!KALT MIT WÄRMEPUMPE
Thermisches Flflywheel vorbereitet für hydraulische Module
Das thermische Flywheel BRV ModvlvS HW ist für Klimatisierungsinstallationen gedacht.
Bei Installationen mit Wärmepumpe fungiert es als Schnittstelle
für die Hydraulik und erfüllt die Funktion der Speicherung. Es ermöglicht die Begrenzung der Anzahl von
Starts und Stops der Außeneinheit der Wärmepumpe.
Das thermische Flywheel BRV ModvlvS HW ist für die Installation von
zwei BRV ModvlvS Gruppen. Es kann horizontal installiert werden, um eine schnelle
Verbindung des Primärsystems mit der Wärmepumpe und des Sekundärsystems
zum Endverbraucher, wie z.B. Ventilatorkonvektoren oder Paneele
Strahlenwärme, durch hydraulische Module.
Wenn nötig, kann das thermische Flywheel auch vertikal installiert werden,
als häufigste Ausführung. Bei dieser Art der Installation muss auf der Sekundärseite
ein Verteiler montiert werden, wenn Sie zwei oder mehr Zonen
mit hydraulischen Modulen verwalten möchten. Es wird daher notwendig sein,
die zwei nicht verwendeten Anschlüsse zu verschließen.
Die vertikale Installation des thermischen Flywheels ist in Bezug auf
die Rohrleitungen komplexer und erfordert den Einsatz eines Verteilers.
Dies führt somit zu höheren Installationskosten und einer größeren
Anzahl von Anschlüssen im Vergleich zur horizontalen Installation.
M2 MIX33 Energie
Das hydraulische Modul M2 MIX33 Energie ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zur Einfügung eines
Energiemessgeräts Qn 2,5 (3/4") DN20
M2 Energy
Das hydraulische Modul M2 Energy ist ähnlich wie das
Modell M2 mit der Ergänzung der Vorrichtung
für die Einfügung eines Energie
zähler Qn 2,5 (3/4”) DN20

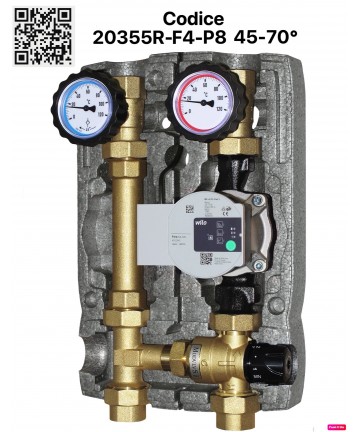

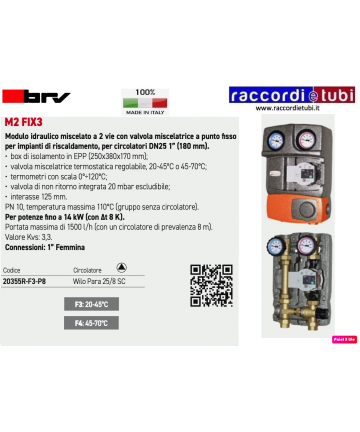

M2 FIX3
Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar, abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
M2 FIX3
Hydraulikmodul mit 2-Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1" (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares thermostatisches Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1" Weiblich
Kollektoren HV60 und HV70
Isolierter Verteilungskollektor für hydraulische Module:
• Isolierung in EPS;
• Achsmittel 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
M2 MIX33
Hydraulisches Modul mit 2-Wege-Mischventil für Anlagen
für Heizung und Kühlung, für Zirkulatoren DN25 1" (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• 3-Wege-Mischventil mit integriertem einstellbarem By-Pass;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar, abnehmbar;
• Achsabstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 38 kW (mit !t 15 K).
Maximale Durchflussmenge von 2200 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 7,0.
Anschlüsse: 1” Weiblich
M2
Direktes hydraulisches Modul mit 2 Wegen für Heizungs- und Kühlanlagen,
für Zirkulatoren DN32 1”1/4 (180 mm).
• Isolierbox aus EPP (250x400x170 mm);
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar;
• Anschlussabstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis zu 111 kW (mit !t 20 K).
Maximaler Durchfluss von 4800 l/h (mit einem Zirkulator mit einer Förderhöhe von 8 m).
Kvs-Wert: 21,0.
Anschlüsse: 1”1/4 Weiblich
M2 MIX33 Energy
Das hydraulische Modul M2 MIX33 Energy ist
analog zum Modell M2 MIX33 mit der Ergänzung
der Vorrichtung zur Einspeisung eines
Energiezähler Qn 2,5 (3/4") DN20
M2 Energy
Das Hydraulikmodul M2 Energy ist ähnlich dem
Modell M2 mit der Vorrichtung
zur Installation eines Energiedurchflusszählers
mit einer Leistung von Qn 2,5 (3/4”) DN20
M2 FIX3
Hydraulisches Modul mit 2 Wege-Mischventil mit festem Mischpunkt
für Heizungsanlagen, für Zirkulatoren DN25 1” (180 mm).
• Isolierbox aus EPP (250x380x170 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagventil 20 mbar deaktivierbar;
• Abstand 125 mm.
PN 10, max. Temperatur 110°C (Gruppe ohne Zirkulator).
Für Leistungen bis 14 kW (mit !t 8 K).
Maximaler Durchfluss von 1500 l/h (mit einem Zirkulator mit 8 m Förderhöhe).
Kvs-Wert: 3,3.
Anschlüsse: 1” Weiblich
M2 FIX3
Hydraulikmodul, gemischte 2-Wege mit fest eingestelltem Mischventil
für Heizungsanlagen, für Umwälzpumpen DN25 1” (180 mm).
• Isoliergehäuse aus EPP (250x380x170 mm);
• einstellbares Thermostat-Mischventil, 20-45°C oder 45-70°C;
• Thermometer mit Skala 0°÷120°C;
• integrierte Rückschlagklappe 20 mbar abschaltbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Umwälzpumpe).
Für Leistungen bis 14 kW (mit !t 8 K).
Maximale Fördermenge von 1500 l/h (mit einer Pumpe mit einem Druck von 8 m).
Kvs-Wert: 3,3.
Anschlüsse: 1” weiblich
Technische Eigenschaften
Hocheffiziente Umwälzpumpen, Förderhöhe 6 m
Maximaler statischer Druck 10 bar (PN10).
Maximale Temperatur des Mediums: 90°C.
Symmetrischer Plattenwärmetauscher aus AISI316 Edelstahl mit großem Austausch, der
einen erheblichen Wärmeaustausch gewährleistet. Dies fördert eine perfekte Nutzung der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann zur Wartung und/oder Reinigung leicht entfernt werden.
VN Heizkreislauf.
Kupferrohre, Ø 18mm.
Optional mit Pumpenanschluss am Primärkreis verfügbar.
Entlüftungsgeräte für beide Kreisläufe.
Mantel aus 10/10 mm lackiertem Blech nach RAL 9010 (optional, auf Anfrage).
Trägerblech 15/10 verzinkt.
Box für elektrische Anschlüsse (bei Modellen, die dies vorsehen).
Achse 60 mm.
Abmessungen: (LxBxH) 400x260x136mm
Externanschlüsse: 3/4” männlich, flache Dichtstelle; Gewinde gemäß ISO 228.
FÜR WEITERE INFOS BITTE PDF ANHÄNGEN.

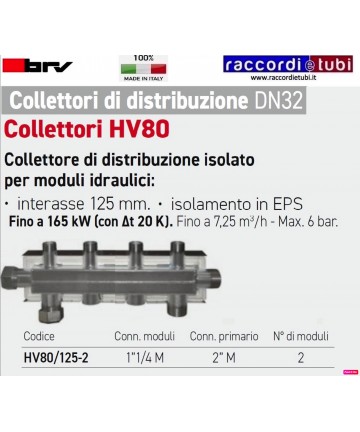

HV80 Verteiler
Isolierter Verteilersammler für hydraulische Module:
• Isolierung aus EPS;
• Achsmaß 125 mm.
Bis zu 165 kW (bei t 20 K). Bis zu 7,25 m3/h - Max. 6 bar.
Verteiler für Heizungsanlagen aus elektroschweißbarem und verzinktem Rohr. Das Sortiment ist in drei verschiedene Größen unterteilt:
Wärmedämmung aus EPP. Druckprüfung 12 bar. Anschlussachse ModvlvS: 90 mm.
DN25 und DN32: Wärmedämmung aus EPS gemäß DIN 4102-B2 (DN25: Dicke 25 mm; DN32: Dicke 35mm) und Schutzbox aus verzinktem Blech (DN25: Dicke von 0,55 mm; DN32: Dicke von 0,8 mm). Druckprüfung 12 bar.
Anschlussachse ModvlvS: 125 mm.
Das Sortiment der DN20 Verteiler sieht die Verwendung der Gruppen ModvlvS DN20 3/4“ vor.
Das Sortiment der DN25 verteiler sieht die Kombination mit Gruppen ModvlvS von 1“ vor, während das DN32 Sortiment für Module von 1"1/4 vorgesehen ist. Über spezielle Adapter ist es auch möglich, Gruppen von 1" auf DN32 Verteiler zu installieren und umgekehrt, sofern die Erfüllung bestimmter anlagentechnischer Optimierungsbedürfnisse erforderlich ist.
Kollektoren HV60 und HV70
Isolierter Verteilungskollektor für hydraulische Module:
• Isolierung aus EPS;
• Achsabstand 125 mm.
Modelle HV 60: bis zu 50 kW (mit !t 20 K). Bis zu 2 m3/h - Max. 6 bar.
Modelle HV 70: bis zu 70 kW (mit !t 20 K). Bis zu 3 m3/h - Max. 6 bar.
Technische Merkmale
Hocheffizienzpumpen, Förderhöhe 6 m
Maximale statische Druck 10 bar (PN10).
Maximale Flüssigkeitstemperatur: 90°C.
Asymmetrischer Plattenwärmetauscher, aus rostfreiem Stahl AISI316 mit großer Oberfläche, der
einen bedeutenden Wärmeübergang gewährleistet. Dies fördert eine perfekte Effizienz der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann leicht zur Wartung und/oder Reinigung entfernt werden.
VNR Heizkreislauf.
Kupferrohre, Ø18mm.
Verfügbar mit Pumpe im Primärkreis.
Entlüftungsgeräte für beide Kreise.
Mantel aus 10/10 Stahlblech, lackiert RAL9010 (separat geliefert, auf Anfrage).
Trägerschicht 15/10 verzinkt.
Box für elektrische Anschlüsse (in den Modellen, die dies vorsehen).
Achsmaß 60mm.
Abmessungen: (LxBxH) 400x260x136mm
Außenanschlüsse: 3/4” männlich, flach dichtend; Gewinde gemäß ISO 228.
FÜR WEITERE INFORMATIONEN SIEHE BEIGEFÜGTE PDF
S1 Solar 10 cod-104-12-pst6-s-t. neu 2025
Solar-Monokollektor mit integrierter Regelung, vorkonfektioniert mit 2 Silikonsensoren, zum Steuern einfacher Systeme mit einem Einzelkreis und 1 Speicher.
Durchflussregler mit Lade-/Entladeventilen, Bereich2-12 l/min oder 8-28 l/min;
Hocheffizienz-Pumpe Wilo Para ST iPWM;
integrierte Rückschlagventil, ausschaltbar, im Kugelhahn;
Sicherheitsgruppe 6 bar mit Manometer 0-10 bar, Ausgang 3/4"F;
Rückplatte für einfache Installation sowohl an der Wand als auch am
Speicher;
EPP-Dämmung (215x440x150 mm).
PN 10. Dauerhafte Temperatur 120°C; (kurzzeitig: 160°C für 20 s). Einsatzbereich: für Leistungen bis zu 50 kW.
Außengewinde: 1" männlich
Technische Eigenschaften
Hocheffiziente Umpumpen, Förderhöhe 6 m
Maximaler Statischer Druck 10 bar (PN10).
Maximale Temperatur des Mediums: 90°C.
Symmetrischer Plattenwärmetauscher geschweißt aus Edelstahl AISI316 mit großer Oberfläche, der
einen wesentlichen Wärmeaustausch gewährleistet. Dies fördert eine perfekte Effizienz der Wärmequelle, insbesondere wenn diese aus Biomasse besteht. Der Wärmetauscher kann zur Wartung und/oder Reinigung leicht entfernt werden.
Heizkreislauf VNR.
Kupferrohre, Ø18mm.
Verfügbar ohne Pumpe im Primärkreis.
Entlüftungsgeräte für beide Kreise.
Mantel aus Blech 10/10 lackiert RAL9010 (separat geliefert, auf Anfrage).
Trägerblech 15/10 verzinkt.
Box für elektrische Anschlüsse (nicht in den vorhergesehenen Modellen).
Mittelabstand 60mm.
Abmessungen: (LxBxH) 400x260x136mm
Externe Anschlüsse: 3/4” männlich, flache Dichtung; Gewinde nach ISO 228.
FÜR WEITERE INFOS SIEHE BEIGEFÜGTE PDF
M2 MIX33
Hydraulikmodul mit 2-Wege-Mischventilund 3-Wege-Ventil für Anlagen
zur Heiz- und Kühltechnik, für Zirkulationspumpen DN32 1"1/4 (180 mm).
• Isoliergehäuse aus EPP (250x400x170 mm);
• 3-Wege-Mischventil mit integrierbarem einstellbarem Bypass;
• Thermometer mit Skala 0°÷120°C;
• integriertes Rückschlagventil 20 mbar;
• Abstand 125 mm.
PN 10, maximale Temperatur 110°C (Gruppe ohne Pumpe).
Für Leistungen bis zu 76 kW (mit !t 15 K).
Maximale Durchflussrate von 4400 l/h (mit einer Pumpe mit einer Förderhöhe von 8 m).
Kvs-Wert: 16,0.
Anschlüsse: 1"1/4 Weiblich
